উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | এসডিই 21 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
পাদান: | 50Mn, 42CrMo, QT | গিয়ার অনুপাত: | 125: 1 |
---|---|---|---|
রেটেড আউটপুট টর্ক: | 16 কেএনএম | জিভ ধরে: | 89 কেএনএম |
ঝুঁকির টর্কে: | 65 কেএনএম | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
নেতিবাচক প্রতিক্রিয়া: | কম 0.1 ডিগ্রি | ঘোরানোর প্রকার: | ডাবল অক্ষ |
লক্ষণীয় করা: | slewing রিং ড্রাইভ,ছোট slew ড্রাইভ |

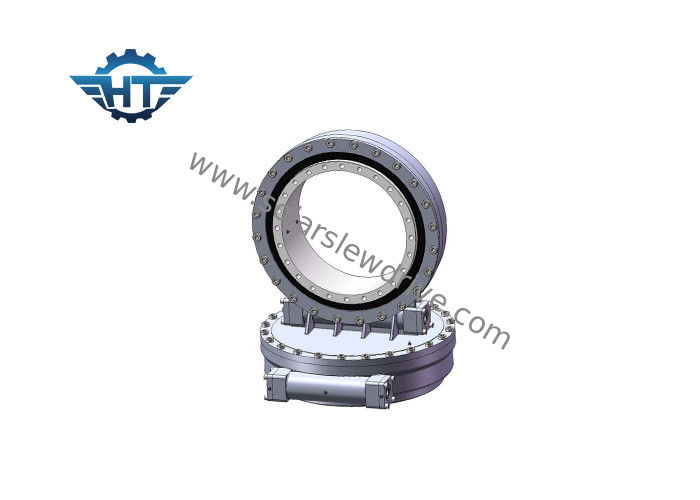

এসডিই 21 গিয়ার অনুপাত 125/1 কৃমি গিয়ার স্লিভ ড্রাইভ সিপিভির জন্য সংযুক্ত হাউজিং হারগ্লাস
পণ্য সুবিধা
SDE3, SDE7, SDE21 আইএসও 9001 / সিই সান ট্র্যাকার জন্য স্লিভ ড্রাইভ কীট গিয়ার স্বীকৃত
1) উচ্চ আউটপুট টর্ক এবং হোল্ডিং লোড
2) শীর্ষ ট্র্যাকিং নির্ভুলতা
3) শক্তিশালী জারা প্রতিরোধের এবং সিল কার্যকর
আবেদন
সৌর শক্তির জন্য এসডিই 3, এসডিই 7, এসডিই 21 ডুয়াল অক্ষ স্লুইং ড্রাইভ স্লুইং বিয়ারিং
বিবরণ
স্লু ড্রাইভগুলি অক্ষীয় এবং রেডিয়াল বাহিনীর একযোগে সংক্রমণ এবং ঝুঁকির মুহুর্তগুলির সংক্রমণের জন্য ব্যবহৃত হয়।স্লু ড্রাইভে একটি বল বা রোলার স্লুইং রিং, হাইড্রোলিক বা বৈদ্যুতিক ড্রাইভ এবং সম্পূর্ণরূপে বদ্ধ আবাসন থাকে।সিরিজ এসইউ স্লিভ ড্রাইভগুলি কৃমি গিয়ারের সাথে ডিজাইন করা হয়েছে।
দ্বৈত অক্ষ স্লুইং ড্রাইভের ডেটা শীট
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থ (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | হ্যাঁ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 7 |
মন্তব্য: উপরের মাত্রা এবং পরামিতিগুলি আপডেট বা সামঞ্জস্য হতে পারে, আরও বিশদ মাত্রা এবং পরামিতিগুলির জন্য, দয়া করে আমাদের বিক্রয় অঙ্কনগুলি দেখুন।
কাস্টমাইজড পরিষেবাদি
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
২. বিভিন্ন ধরণের মোটর মিলতে পারে যেমন হাইড্রোলিক মোটর, স্টিপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি
৩.আরএল কোডের ভিত্তিতে বিভিন্ন রঙ পাওয়া যায়;আমাদের মানক রঙটি RAL 9006।
অ্যাপ্লিকেশন ক্ষেত্রসমূহ
বায়ু শক্তি ক্ষেত্র | ধাতুবিদ্যা সংক্রান্ত যন্ত্রপাতি |
হালকা শিল্প | ভারী সরঞ্জাম |
পোর্ট / মেরিন মেশিনার | সামরিক পণ্য। |
নির্মাণ যন্ত্রপাতি খনি | ইস্পাত ওয়ার্কস সরঞ্জাম |
নিকাশী উদ্ভিদ | কৃষি যন্ত্রপাতি |
দ্বৈত অক্ষ সৌর ট্র্যাকিং সিস্টেমের জন্য স্লুইং ড্রাইভ
