উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE3 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
পাদান: | 50Mn, 42CrMo | মডেল: | SDE3 |
---|---|---|---|
আদর্শ: | কৃমি এবং কীটপতঙ্গ | পাটা: | 3 বছর |
কারিগরি সহযোগিতা: | পুরো জীবন | আবেদন: | সৌর ট্র্যাকিং সিস্টেম |
অনুপাত: | 31: 1 | জীবন সময়: | 30 বছর |
সুরক্ষা স্তর: | IP66 | ||
লক্ষণীয় করা: | ছোট slew ড্রাইভ,কীট ড্রাইভ মোটর |

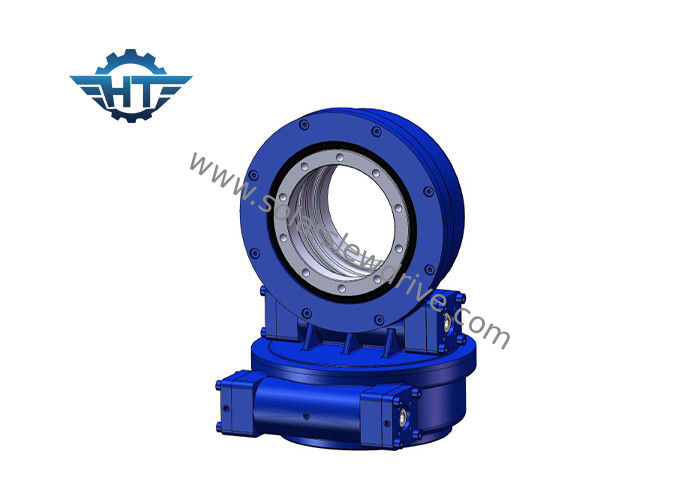

দ্বৈত অক্ষ ট্র্যাকারগুলির জন্য 24 ভিসিডি প্ল্যানেটারি গিয়ার মোটর সহ ছোট আকারের এসডিই 3 সোলার ট্র্যাকার ড্রাইভ
আমরা অফার করছি ছোট আকারের এসডিই 3 স্লুয়িং ড্রাইভ 3-5 বর্গমিটার থেকে সোলার প্যানেল সহ ডুয়াল অক্ষ সোলার ট্র্যাকারের জন্য ব্যবহার করা হয়।
প্রকার: সৌর ট্র্যাকিং সিস্টেমের জন্য স্নিগ্ধ ভারবহন
ব্র্যান্ডের নাম: হ্যাঙ্গটুও
মডেল নম্বর: এসডিই 3
গিয়ার অনুপাত: 31: 1
স্লুইং ড্রাইভের বিবরণ
সোলার ট্র্যাকিং সিস্টেম আটকানো হাউজিং ঝুঁকির মুহুর্তের ক্ষমতা সহ চালিত ড্রাইভ।
স্লুইং ড্রাইভের মূলত একটি স্লুইং বিয়ারিং, একটি কৃমি শ্যাফট এবং মোটর (এসি, ডিসি, হাইড্রোলিক) থাকে।এটি অক্ষীয় লোড, রেডিয়াল লোড এবং কাত করে দেওয়া মুহুর্তও সহ্য করতে পারে main মূল সুবিধাটি সহজেই ইনস্টলেশন স্থানটি ইনস্টল, রক্ষণাবেক্ষণ এবং সংরক্ষণ করা to
এসডিই বদ্ধ আবাসনগুলি শিল্পগুলিতে বিদ্যুৎ চলাচলে সহায়তা করে এবং একই গিয়ারবক্স থেকে লোড-হোল্ডিং এবং ঘূর্ণন টর্কের প্রয়োজন উভয় ক্ষেত্রেই উপযুক্ত।সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে সোলার ট্র্যাকার, উইন্ড টারবাইনস, স্যাটেলাইট এবং রাডার থালা, ট্রাক ক্রেন, ম্যান লিফটস, ইউটিলিটি সরঞ্জাম, জলবাহী সরঞ্জাম সংযুক্তি, তেল সরঞ্জাম সরঞ্জাম, টায়ার হ্যান্ডলার, খননকারী এবং স্বয়ংচালিত লিফট।
ঘিরা হাউজিং স্লিভ ড্রাইভএকক এবং দ্বৈত-অক্ষ উভয় সৌর ট্র্যাকারগুলিতে লোড সাপোর্ট এবং নিয়ন্ত্রিত ঘূর্ণন টর্ক সরবরাহ করে O আমাদের ইন-হাউস সোলার ট্র্যাকার প্রয়োগকৃত টর্ক, রেডিয়াল এবং অক্ষীয় লোডগুলির ত্বকযুক্ত জীবনচক্র পরীক্ষার জন্য এবং ওভারট্রিং মুভমেন্টের জন্য ব্যবহৃত হয়।একটি বিশেষ ওজনযুক্ত খাঁচার কাঠামো রয়েছে যাতে আমরা 120 বর্গ মিটার পিভি প্যানেলটি নকল করতে পারি।
স্লুইং ড্রাইভটি একটি গিয়ারবক্স যা নিরাপদে র্যাডিয়াল এবং অক্ষীয় বোঝা ধরে রাখতে পারে, পাশাপাশি ঘোরার জন্য একটি টর্ক প্রেরণ করতে পারে।ঘূর্ণনটি একক অক্ষে বা একাধিক অক্ষে এক সাথে থাকতে পারে। স্লুইং ড্রাইভগুলি গিয়ারিং, বিয়ারিংস, সিলস, হাউজিং, মোটর এবং অন্যান্য সহায়ক উপাদান উত্পাদন করে এবং একটি সমাপ্ত গিয়ারবক্সে একত্রিত করে তৈরি করা হয়।
স্লুইং ড্রাইভ বিস্তৃতভাবে মডুলার ট্রেলার, ক্রেনস, কাঠ দখল সরঞ্জাম, এরিয়াল ওয়ার্কিং প্ল্যাটফর্ম, সোলার ট্র্যাকিং সিস্টেম উইন্ড পাওয়ার সিস্টেমস ইত্যাদিতে প্রয়োগ করা হয়
স্লুইং ড্রাইভ উচ্চ অক্ষাংশ অঞ্চলের জন্য উপযুক্ত এবং বিদ্যুৎ উত্পাদনের স্ফীতিটি 35% এরও বেশি বৃদ্ধি পাবে, যা সৌর বিদ্যুৎ উত্পাদন ব্যবস্থার প্রভাবকে উল্লেখযোগ্যভাবে উন্নত করে।
অনুভূমিক একক অক্ষের সৌর ট্র্যাকিং সিস্টেমের জন্য, সৌর প্যানেলের প্রধান খাদটি অবিকল কোণটিকে অবিকল ট্র্যাক করার জন্য কোণটি সামঞ্জস্য করবে।এই জাতীয় স্লুইং ড্রাইভটি কেবলমাত্র কম অক্ষাংশের অঞ্চলে প্রয়োগ করা হয়।
স্লুইচিং বিয়ারিংটিকে এর মূল উপাদান হিসাবে গ্রহণ করে, স্লুইং ড্রাইভ অক্ষতীয় শক্তি, রেডিয়াল ফোর্স এবং এক সাথে মুহুর্তের মুহুর্ত সহ্য করতে পারে।সোলিং ড্রাইভটি সোলার ট্র্যাকিং সিস্টেমে ব্যাপকভাবে প্রয়োগ করা হয়।
সৌর ট্র্যাকিং সিস্টেমটি অনুভূমিক একক অক্ষের সোলার ট্র্যাকিং সিস্টেম, টিল্টড সিঙ্গেল-অক্ষ ট্র্যাকার এবং দ্বৈত অক্ষ সোলার ট্র্যাকিং সিস্টেমে বিভক্ত।
সোলিং ড্রাইভগুলি যা সৌর ট্র্যাকিং সিস্টেমে ব্যবহৃত হয় সেগুলি হ'ল মূলত একক অক্ষ (এসই সিরিজ), দ্বৈত অক্ষ (এসডিই সিরিজ) এবং উল্লম্ব ধরণের (ভিই সিরিজ)।এবং সর্বাধিক ব্যবহৃত মডেলগুলি হ'ল এসই 3, এসই 5, এসই 7, এসই 9;এসডিই 3, এসডিই 7, ভিই 7, ভিই 9।
নির্ভরযোগ্যতা
আমাদের এসডিই ডুয়েল-অক্ষ স্লুয়িং ড্রাইভগুলি সুনির্দিষ্ট 3 ডি অবস্থানের 30 বছরের ফিল্ড লাইফ সময়ের জন্য আশ্বাসযুক্ত।এসডিই ড্রাইভগুলি একটি একক ড্রাইভে একটি দক্ষ এবং নির্ভরযোগ্য সমাধান তৈরি করে।ফিল্ড লাইফ সর্বাধিকতর করতে আমরা ISO 9001, সিই শংসাপত্র দ্বারা নির্ধারিত মানগুলি ব্যবহার করে আমরা আমাদের সমস্ত উপাদান এবং কাঁচামাল ব্যবহার করি।
কর্মক্ষমতা
আমাদের বেশিরভাগ ড্রাইভ সর্বাধিক নিয়ন্ত্রণ এবং চলাচলের সহায়তা দিতে পেটেন্টড ঘড়ির কাঁচের কীট প্রযুক্তি ব্যবহার করে।আমাদের কৃমির গিয়ারগুলি ঘড়িঘড়ি স্ক্রু থেকে রিং গিয়ারের পিচ লাইনে 5 থেকে 11 দাঁতগুলিকে জড়িত করে তোলে, এটি স্ট্যান্ডার্ড কৃমিগুলির চেয়ে দাঁতবৃত্তির সাথে জড়িত যা গিয়ারবক্সকে আরও বেশি স্থায়িত্ব এবং শক্তি দেয়।ঘন্টাঘড়ি প্রযুক্তি সম্পর্কে আরও জানুন।
স্লুইং ড্রাইভের সঠিক আকারটি কীভাবে চয়ন করবেন?
পারফরম্যান্সের অভাব বা পারফরম্যান্স উদ্বৃত্ততা এড়াতে কেবল কার্যকর কার্যকর সমাধানগুলি অর্জনে গুরুত্বপূর্ণ ভূমিকা পালন করতে চালানোর জন্য ড্রাইভের সঠিক আকার নির্বাচন করা।
একটি উপযুক্ত স্লুইভ ড্রাইভ নির্বাচন করতে দয়া করে আমাদের নীচের তথ্য দিন:
1. আবেদন
2. আউটপুট টোক প্রয়োজন।যদি আপনার সেই ডেটা সম্পর্কে স্পষ্ট ধারণা না থাকে তবে কেবল আমাদের বোঝা বলুন, উদাহরণস্বরূপ, প্যানেলগুলির ওজন এবং আমাদের স্লুইভ ড্রাইভে মাউন্ট করা বন্ধনীগুলি।
৩. লোডের মাত্রা এবং বিগত 10 বছরে আপনার অঞ্চলের বৃহত্তম বায়ু যা গণনা করতে ব্যবহৃত হয় যদি আমাদের প্রস্তাবিত ড্রাইভটি যখন বাতাস আসে তখন ম্যাক্সিয়াম লোড বহন করতে পারে।
৪. আপনার প্রয়োজনীয় আউটপুট গতি যা আপনাকে আপনার জন্য উপযুক্ত মোটরগুলির প্রস্তাব দিতে সহায়তা করবে।
৫. অন্যান্য তথ্য যেমন ব্যাকল্যাশ, আইপি গ্রেডের চাহিদা ইত্যাদি
আমাদের দ্বৈত অক্ষ slewing ড্রাইভ বেলো তালিকাভুক্ত করা হয়ডাব্লু, আরও বিস্তারিত মাত্রা এবং পরামিতিগুলির জন্য, আমাদের বিক্রয় অঙ্কন দেখুন।
এসডিই মডেল পারফরম্যান্স পরামিতি | ||||||||||||
মডেল | রেটেড আউটপুট টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | টিলটিংটর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | অনুপাত | কার্যকারিতা | যথার্থতা (ডিগ্রি) | আইপি | ওয়ার্কিং টেম্পোর্ট (℃) | স্ব-লকিং | ওজন (কেজি) |
3 " | 600 | 1500 | 5800 | 3.6 | 15 | 31: 1 | 43% | ≤0.1 | 66 | -30। + 120 | হ্যাঁ | 25 কেজি |
5 " | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30। + 120 | হ্যাঁ | 34 কেজি |
7 " | 2000 | 13500 | 13200 | 34 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30। + 120 | হ্যাঁ | 56 কেজি |
9 " | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30। + 120 | হ্যাঁ | 92 কেজি |
12 " | 5800 | 25000 | 40560 | 77 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30। + 120 | হ্যাঁ | 160 কেজি |
14 " | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30। + 120 | হ্যাঁ | 224 কেজি |
17 " | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30। + 120 | হ্যাঁ | 320 কেজি |
21 " | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30। + 120 | হ্যাঁ | 492 কেজি |
25 " | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30। + 120 | হ্যাঁ | 705 কেজি |
