উদ্ভাবনী এবং খরচ-কার্যকর Slewing ড্রাইভ প্রদান
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | HangTuo |
| সাক্ষ্যদান: | CE, ISO9001 |
| মডেল নম্বার: | VE7 " |
| ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
|---|---|
| মূল্য: | USD 280~504 / pc |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
| ডেলিভারি সময়: | 15 ~ 45 দিন |
| পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
| পাদান: | 50Mn, 42CrMo | মডেল: | VE7 " |
|---|---|---|---|
| গিয়ার অনুপাত: | 57: 1 | রেটেড আউটপুট টর্ক: | 1750Nm |
| জিভ ধরে: | 13200Nm | ঝুঁকির টর্কে: | 7000Nm |
| দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| লক্ষণীয় করা: | slew ড্রাইভ মোটর,কীট গিয়ার slew ড্রাইভ |
||

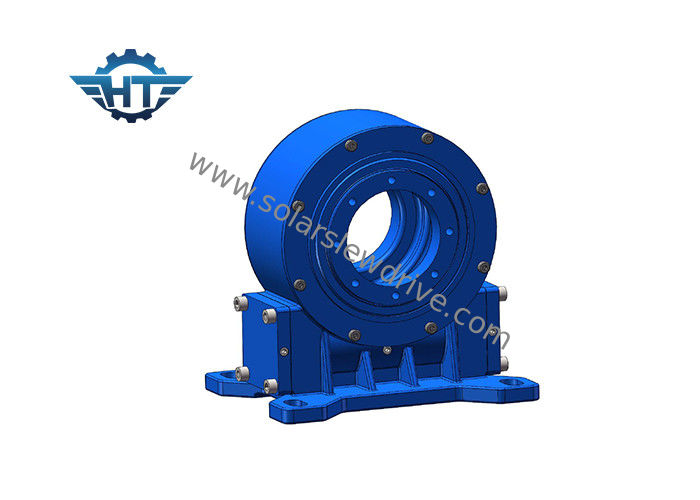

সিই এবং আইএসও ভিই 7 স্লিভ ড্রাইভ গিয়ারবক্স, ট্র্যাকারগুলির জন্য উল্লম্ব একক অক্ষ কৃমি গিয়ার স্লু ড্রাইভ
বর্ণনা
বিপরীত স্ব-লকিং বৈশিষ্ট্য সহ কীট গিয়ার ড্রাইভের কারণে স্লুইং ড্রাইভে বিপরীত স্ব-লকিং বৈশিষ্ট্য রয়েছে।এই বৈশিষ্ট্যটি হোস্ট অপারেটিং এবং সুরক্ষা ফ্যাক্টরের স্থিতিশীলতাকে ব্যাপকভাবে বৃদ্ধি করে।Traditionalতিহ্যবাহী স্লুইং পণ্যগুলির সাথে তুলনা করে, স্লুইং ড্রাইভ গিয়ারবক্স ইনস্টল করা সহজ, বজায় রাখা সহজ, এবং যথেষ্ট ইনস্টলেশন স্থান সংরক্ষণ করে।
সুবিধাদি
1. সৌর ট্র্যাকিং সিস্টেমের সুরক্ষা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
2. 360 ডিগ্রি ঘোরার পরিসীমা
৩. ভিতরে velopোকানো কৃমি ড্রাইভ
4. উচ্চ লোড নিশ্চিত করার জন্য একাধিক দাঁত যোগাযোগ
5. স্ব-লকিং ফাংশন
ভিই স্লুইং ড্রাইভের প্রযুক্তিগত ডেটা
| মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | ৪০% | ≤0.1 | হ্যাঁ | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | ৪০% | ≤0.1 | হ্যাঁ | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | ৪০% | ≤0.1 | হ্যাঁ | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | ৪০% | ≤0.1 | হ্যাঁ | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | ৪০% | ≤0.1 | হ্যাঁ | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | ৪০% | ≤0.1 | হ্যাঁ | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | ৪০% | ≤0.1 | হ্যাঁ | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | ৪০% | ≤0.1 | হ্যাঁ | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | ৪০% | ≤0.1 | হ্যাঁ | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | ৪০% | ≤0.1 | হ্যাঁ | 251 |
কাস্টমাইজড পরিষেবাদি
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
২. বিভিন্ন ধরণের মোটর মিলতে পারে যেমন হাইড্রোলিক মোটর, স্টিপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি
৩.আরএল কোডের ভিত্তিতে বিভিন্ন রঙ পাওয়া যায়;আমাদের মানক রঙটি RAL 9006।
কী পরামিতিগুলির শব্দকোষ
মুহূর্ত টর্ক ঝুঁকছেন:এই টর্কটি মাধ্যাকর্ষণ লোডকে লোডের অবস্থান এবং স্লুয়িং বিয়ারিংয়ের কেন্দ্রের মধ্যকার দূরত্ব দ্বারা গুণিত করে।প্রকৃত টর্কটি যদি রেটড টিল্টিং মুহুর্তের টর্কের চেয়ে বেশি হয় তবে স্লুইং ড্রাইভটি উল্টে যাবে।
রেডিয়াল লোড: স্যুইয়িং বিয়ারিংয়ের অক্ষের সাথে উল্লম্ব লোড
অক্ষীয় লোড: স্মুয়িং বিয়ারিংয়ের অক্ষের সমান্তরাল লোড
জিভ ধরে: এটি বিপরীত টর্ক। যখন ড্রাইভটি বিপরীতভাবে ঘুরছে, এবং অংশগুলি ক্ষতিগ্রস্থ হবে না, সর্বাধিক টর্ককে হোল্ডিং টর্ক বলা হয়, এটি ভাঙ্গা টর্ক হিসাবেও দেখা যায়।
স্ব-লকিং: কেবল যখন লোড থাকে, তখন স্লুইং ড্রাইভ বিপরীত ঘোরানোতে সক্ষম হয় না এবং তাই স্ব-লকিং বলে।
