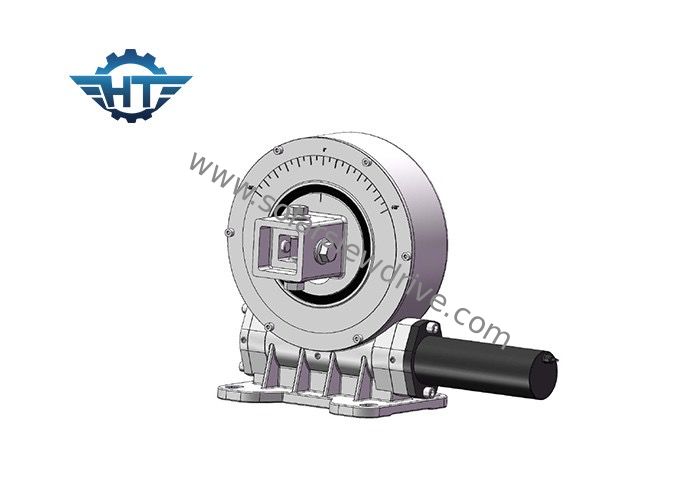

তির্যক বা কাত অনুভূমিক একক অক্ষ সোলার ট্র্যাকিং সিস্টেমের জন্য VE9 স্লিউ ড্রাইভ গিয়ারবক্স
পণ্যের বর্ণনা
Slewing ড্রাইভ অনেক ধরনের যেমন ঘের টাইপ, খোলা হাউজিং টাইপ, উল্লম্ব টাইপ, ডুয়াল অক্ষ টাইপ, উচ্চ নির্ভুলতা টাইপ, ওয়ার্ম ড্রাইভ টাইপ ইত্যাদি। slewing ড্রাইভ শক্তিশালী টিল্টিং মোমেন্ট টর্ক এবং স্ট্যাটিক স্ব-লকিং ফাংশন সহ slewing বিয়ারিং এর উপর ভিত্তি করে।অনেক দাঁত যোগাযোগ পৃষ্ঠ উচ্চ লোড ড্রাইভিং জন্য বিশেষভাবে ডিজাইন করা হয়েছে.
| মডেল: |
VE9 |
উৎপত্তি স্থল |
চাংঝো, চীন |
| ব্র্যান্ড |
হ্যাংটুও |
টাইপ |
ঘিরা |
| উপাদান |
42CrMo, 50Mn |
আউটপুট টর্ক |
4300 Nm |
| টিল্টিং মোমেন্ট টর্ক |
16 K Nm |
জিভ ধরে |
27 K Nm |
| স্ট্যাটিক অক্ষীয় রেটিং |
60 KN |
স্ট্যাটিক রেডিয়াল রেটিং |
130 KN |
| গতিশীল অক্ষীয় রেটিং |
30 KN |
ডায়নামিক রেডিয়াল রেটিং |
65 KN |
| গিয়ার অনুপাত |
37:1 |
দক্ষতা |
40% |
অ্যাপ্লিকেশন
সোলার ট্র্যাকার, উইন্ড টারবাইন, স্যাটেলাইট এবং রাডার ডিশ, ট্রাক ক্রেন, ম্যান লিফট, ইউটিলিটি ইকুইপমেন্ট, হাইড্রোলিক ইকুইপমেন্ট অ্যাটাচমেন্ট, তেল টুল ইকুইপমেন্ট, টায়ার হ্যান্ডলার, ডিগার এস, এবং স্বয়ংচালিত লিফট।
VE Slewing ড্রাইভের প্রযুক্তিগত টেবিল
| মডেল |
অনুপাত |
রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (Nm) |
ধারণ টর্ক (Nm) |
অক্ষীয় লোড (kN) |
রেডিয়াল লোড (kN) |
দক্ষতা |
নির্ভুলতা (°) |
স্ব-লকিং |
ওজন (কেজি) |
| 3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0.1 |
হ্যাঁ |
12 |
| 5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
≤0.1 |
হ্যাঁ |
18 |
| 7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0.1 |
হ্যাঁ |
32 |
| 8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0.1 |
হ্যাঁ |
28 |
| 9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0.1 |
হ্যাঁ |
52 |
| 12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
হ্যাঁ |
65 |
| 14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
হ্যাঁ |
৮৮ |
| 17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
হ্যাঁ |
135 |
| 21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
হ্যাঁ |
192 |
| 25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
হ্যাঁ |
251 |
প্রশ্নোত্তর
1. কিভাবে নির্বাচন করবেন?
অনুগ্রহ করে প্রয়োজনীয় মোটরের ব্যাস, প্রস্থ, ভোল্টেজ, পাওয়ার এবং নো-লোড স্পিড, সোলার প্যানেল/আয়নার বর্গমিটার, সেই সোলার প্যানেল/আয়নাগুলির বিন্যাস উল্লেখ করুন।
2. আমি কি আগে থেকেই গুণমান এবং বাজার পরীক্ষা করার জন্য নমুনা নিতে পারি?
অবশ্যই, আমাদের গুণমান এবং পরিষেবা পরীক্ষা করার জন্য নমুনা নিতে স্বাগত জানাই।
3. নমুনা জন্য মোট খরচ কি?
মোট নমুনা খরচ = নমুনা খরচ + মালবাহী।
আপনি উপযুক্ত স্লিউইং ড্রাইভগুলি বেছে নেওয়ার পরে আমরা আপনাকে সেরা শিপিং খরচ দেব।
4. কিভাবে আপনি নমুনা জাহাজ না?
নমুনার পরিমাণ বড় নয় বিবেচনা করে, আমরা ইএমএস, টিএনটি বা ফেডেক্স দ্বারা জাহাজের নমুনাগুলিকে সমর্থন করি
5. আপনার সর্বনিম্ন অর্ডার পরিমাণ কি?
1 সেট
6. আপনার প্রসবের সময় কি?
আদর্শ নমুনার জন্য: 0 ~ 15 দিন;ব্যাচ অর্ডারের জন্য: 25 ~ 40 দিনের মধ্যে।
