উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE5 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
পাদান: | 50Mn, 42CrMo, QT | মডেল: | এসডিই 5 |
---|---|---|---|
গিয়ার অনুপাত: | 37: 1 | রেটেড আউটপুট টর্ক: | 800 এনএম |
জিভ ধরে: | 6000 এনএম | ঝুঁকির টর্কে: | 9200 এনএম |
দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
নেতিবাচক প্রতিক্রিয়া: | কম 0.1 ডিগ্রি | ঘোরানোর প্রকার: | দুটি অক্ষ |
লক্ষণীয় করা: | কীট গিয়ার slew ড্রাইভ,slewing রিং গিয়ার |

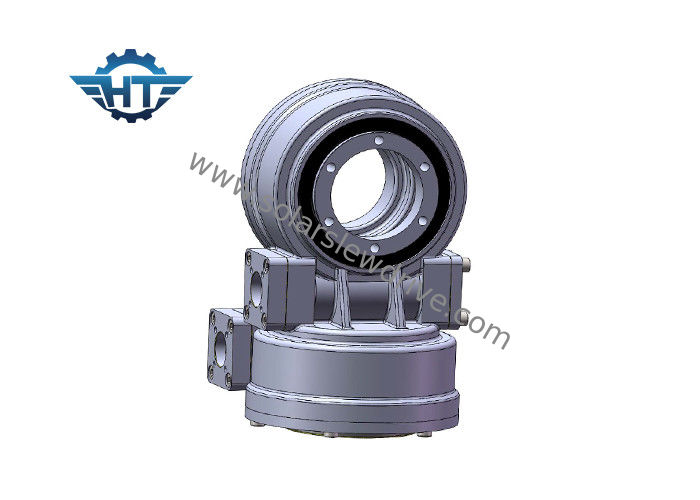

সৌর ট্র্যাকারগুলির জন্য বৈদ্যুতিক প্ল্যানেটারি গিয়ার মোটর সহ এসডিডি 5 সেলফ লক দ্বৈত অক্ষ স্লু ড্রাইভ গিয়ারবক্স
বর্ণনা
স্লুইটিং ড্রাইভের পারফরম্যান্স 6kNm থেকে 220kNm অবধি টর্কে ধারণ করা, 200Nm থেকে 63kNm আউটপুট টর্ক, 500Nm থেকে 271kNm অবলম্বন মুহুর্তের লোড ক্ষমতা এবং 30: 1 এর গিয়ারবক্স হ্রাস অনুপাত 156,600: 1 অবধি রয়েছে।মাউন্টিং অনুভূমিকভাবে, উল্লম্বভাবে বা একাধিক অক্ষের সংমিশ্রণে করা যেতে পারে।
ভিই সিরিজ স্লুইং ড্রাইভগুলি আরও ভাল সুরক্ষার জন্য সোলার অ্যাপ্লিকেশনগুলিতে অ্যাড্রেটেড অঙ্কন উল্টে উল্লেখ করে স্লুইং ড্রাইভগুলি মাউন্ট করার পরামর্শ দেওয়া হয়।
এসই সিরিজের স্লিউইং ড্রাইভগুলি আরও ভাল সুরক্ষার জন্য সৌর অ্যাপ্লিকেশনগুলিতে অজিমুথ অক্ষের উপরে উল্টে স্লুইং ড্রাইভগুলি মাউন্ট করার পরামর্শ দেয় এবং উচ্চতা অক্ষের জন্য সুরক্ষা যুক্ত করে।
এসডিই সিরিজের স্লুইং ড্রাইভ দুটি দিকের মাউন্ট করা হয়।
সুবিধাদি
1. স্লুইং রিংয়ের উপর ভিত্তি করে শক্তিশালী ওভারট্রিং মুহুর্ত
এনভলপিং কীট ড্রাইভ গ্রহণ করুন
৩. মাল্টি দাঁত যোগাযোগের জন্য বৃহত্তর লোড ড্রাইভ করুন
৪. স্ট্যাটিক স্ব-লকিংয়ের কাজটি আরও ভাল
এসডিই স্লুইং ড্রাইভের প্রযুক্তিগত ডেটা
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | ৪০% | ≤0.1 | হ্যাঁ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | ৪০% | ≤0.1 | হ্যাঁ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | ৪০% | ≤0.1 | হ্যাঁ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | ৪০% | ≤0.1 | হ্যাঁ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | ৪০% | ≤0.1 | হ্যাঁ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | ৪০% | ≤0.1 | হ্যাঁ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | ৪০% | ≤0.1 | হ্যাঁ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | ৪০% | ≤0.1 | হ্যাঁ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | ৪০% | ≤0.1 | হ্যাঁ | 705 |
