উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE9 |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
আদর্শ: | স্লুইং ড্রাইভ | উৎপত্তি স্থল: | চাংঝু, চীন (মূল ভূখণ্ড) |
---|---|---|---|
মোটর: | ব্রাশহীন ডিসি মোটর | বৈশিষ্ট্য: | সম্পূর্ণরূপে সংযুক্ত |
পাদান: | 42CrMo বা 50Mn | পাটা: | 5 ~ 10 বছর |
আয়তন: | 3 ইঞ্চি থেকে 25 ইঞ্চি | আবেদন: | সৌর বিদ্যুত্ সিস্টেম |
লক্ষণীয় করা: | সৌর ট্র্যাকিং সিস্টেম,সৌর ট্র্যাকার ড্রাইভ জন্য slewing ড্রাইভ |

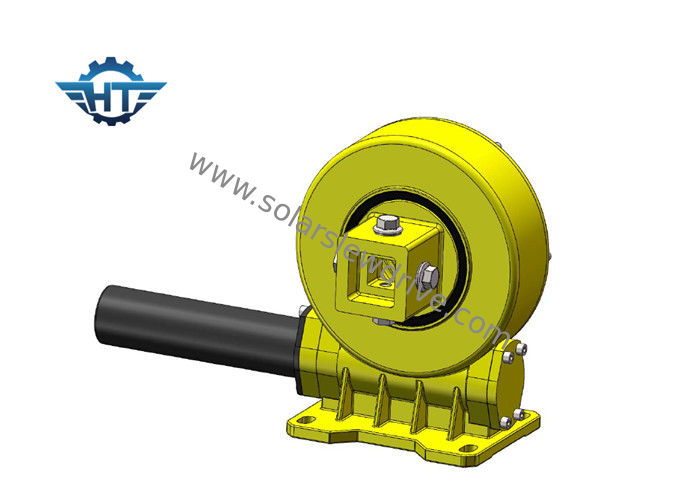

Ve9 উল্লম্ব উচ্চ উত্পাদনশীলতা সোলার ট্র্যাকার স্লু ড্রাইভ ফ্ল্যাট সোলার ট্র্যাকিং সিস্টেমে প্রয়োগ করা হয়েছে
বর্ণনা
ফ্ল্যাট একক অক্ষ ট্র্যাকিং সিস্টেমে ব্যবহৃত সিঙ্গল অ্যাক্সিস ড্রাইভ ড্রাইভ, যা বন্ধনী একটি উত্তর-দক্ষিণের ব্যবস্থা, পূর্ব-পশ্চিম ট্র্যাকিং সিস্টেম।জ্যোতির্বিদ্যার অ্যালগরিদমের মতে মোটর দ্বারা চালিত স্লু ড্রাইভ পুরো সিস্টেমটিকে চালিত করার জন্য উচ্চতর টর্ককে বহন করবে, যাতে সিস্টেমটি সূর্যের আজিমুথকে ট্র্যাক করতে পারে, যতক্ষণ সম্ভব ফটোভোলটাইক মডিউল ইরেডিয়েশনের পৃষ্ঠে সূর্যের উন্নতি করতে পারে , এবং এইভাবে বিদ্যুত উত্পাদন বৃদ্ধি।
সৌর প্যানেলগুলি সর্বদা সূর্যের উপরে নজর রাখার জন্য একটি সৌর ট্র্যাকিং সিস্টেম ইনস্টল করা কার্যকরভাবে সৌরশক্তির দক্ষতা উন্নত করতে পারে এবং যখন একক অক্ষ ট্র্যাকারগুলি অত্যন্ত উদ্বেগযুক্ত অঞ্চলে ইনস্টল করা হয় তখন শক্তি উত্পাদন বৃদ্ধি করার অর্থ বিদ্যুৎ কেন্দ্রগুলি বিনিয়োগের উপর উচ্চতর আয় করতে পারে।
এটি মূলত ট্র্যাকিং সিস্টেমের নকশা নীতির উপর ভিত্তি করে, পৃথিবীর আবর্তনের প্রভাবের কারণে, পৃথিবীতে একটি নির্দিষ্ট অবস্থানের জন্য, সারা বছর ধরে সূর্য চক্র, এর আলোকসজ্জা কোণটিও প্রতিনিয়ত পরিবর্তিত হয়।সৌর ট্র্যাকিং সিস্টেমটি সৌর প্যানেলগুলি সূর্যের উপর নজর রাখার জন্য এবং ফটোভোলটাইক অ্যারে দ্বারা প্রাপ্ত সৌর বিকিরণের পরিমাণ বাড়ানোর জন্য ইনস্টল করা হয়, যার ফলে সৌর ফটোভোলটাইক বিদ্যুৎ উত্পাদন সিস্টেমের সামগ্রিক ক্ষমতা বৃদ্ধি পায়।
প্রযুক্তি ড্রাইভ স্লু ড্রাইভ
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | ৪০% | ≤0.1 | হ্যাঁ | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | ৪০% | ≤0.1 | হ্যাঁ | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | ৪০% | ≤0.1 | হ্যাঁ | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | ৪০% | ≤0.1 | হ্যাঁ | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | ৪০% | ≤0.1 | হ্যাঁ | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | ৪০% | ≤0.1 | হ্যাঁ | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | ৪০% | ≤0.1 | হ্যাঁ | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | ৪০% | ≤0.1 | হ্যাঁ | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | ৪০% | ≤0.1 | হ্যাঁ | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | ৪০% | ≤0.1 | হ্যাঁ | 251 |
মোটর ডেটা
রেটেড ভোল্টেজ ভি / ডিসি: 24vdc
কোনও লোডের গতি আরপিএম: 1200 ± 10%
নো-লোড কারেন্ট এ: <0.1 এ
রেটযুক্ত টর্ক এনএম: 0.12
গতি আরপিএম: 800 ± 10%
বর্তমানের লোড করুন: < 1 এ
রেটেড পাওয়ার ডাব্লু: < 10W
গিয়ার আউটপুট প্যারামিটার:
গতির অনুপাত: 399: 1
রেটেড আউটপুট টর্ক এনএম: 32
আউটপুট গতি আরপিএম: 2 ± 0.5
হল আউটপুট: 2
হলের ধরণ: 40F / 39
হল ইনপুট ভোল্টেজ ভি: 5 ~ 24
তারের সংজ্ঞা:
1. ঘন লাল: মোটর +
ঘন কালো: মোটর -
3. হলুদ সবুজ: জিএনডি
4. পাতলা হলুদ: হল বি
5. পাতলা লাল: হল + 24 ভি
Th. পাতলা কালো: হল জিএনডি
7. পাতলা সবুজ: হল এ
প্রযুক্তিগত প্রয়োজনীয়তা
1. মোটর সমাবেশের পরে নমনীয় হওয়া উচিত।
২. বিদ্যুৎ চালু থাকলে কোনও অস্বাভাবিক শব্দ নেই (লাল রেখাটি বিদ্যুৎ সরবরাহের ইতিবাচক মেরুতে সংযুক্ত থাকে)।
3. অক্ষীয় ছাড়পত্র: না (তরঙ্গ ক্রেস্ট পুনরুদ্ধার ব্যবহার করতে পারেন)।
৪. ভোল্টেজ পরীক্ষাটি প্রতিরোধ করুন: 800VAC, 5 এমএ, কোনও ব্রেকডাউন, কোনও ঝাঁকুনি নয়।
5. অন্তরণ প্রতিরোধের:> 20MΩ।
মাত্রা
