উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE3 |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 100~380/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
উৎপত্তি স্থল: | চাংঝু, চীন (মূল ভূখণ্ড) | বিদ্যুৎ সরবরাহ: | 24VDC |
---|---|---|---|
হল সেন্সর: | না | মোটর প্রকার: | গ্রহ গ্রাহক ডিসি মোটর |
বৈশিষ্ট্য: | সম্পূর্ণরূপে সংযুক্ত | উপাদান: | 42CrMo বা 50Mn |
লক্ষণীয় করা: | সৌর ট্র্যাকিং সিস্টেম,সৌর ট্র্যাকার ড্রাইভ জন্য slewing ড্রাইভ |

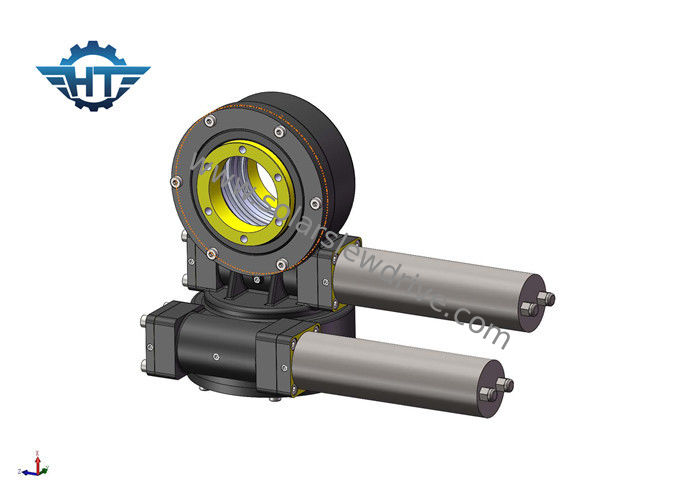

কেন্দ্রীভূত সৌর বিদ্যুৎ কেন্দ্রের জন্য উচ্চ নির্ভুলতার সাথে SDE3 ডুয়েল এক্সিস ওয়ার্ম গিয়ার স্লিউ ড্রাইভ
বর্ণনা
কিভাবে টাওয়ার ফটোথার্মাল বিদ্যুৎ উৎপাদন ব্যবস্থার জন্য একটি ট্রান্সমিশন ডিভাইস নির্বাচন করবেন
ট্রান্সমিশন ডিভাইস টাওয়ার পাওয়ার স্টেশনের দক্ষতার জন্য গুরুত্বপূর্ণ
টাওয়ার ফটোথার্মাল পাওয়ার স্টেশনে হাজার হাজার আয়না তাপ শোষণকারী টাওয়ারের শেষে তাপ শোষণকারীর উপর সৌর বিকিরণ সংগ্রহ করে যাতে উচ্চ তাপমাত্রা সংগ্রহ করা যায় এবং তাপ সংগ্রহ করা যায়।তাপের ক্রমাগত এবং স্থিতিশীল সংগ্রহ নিশ্চিত করার জন্য, আয়নাটি সর্বদা সূর্যের অবস্থানকে ট্রান্সমিশন ডিভাইসের মাধ্যমে অনুভূমিক আজিমুথ এবং আন্দোলনের উচ্চতা দিক (ডাবল অক্ষ) ট্র্যাক করতে হবে।
সবচেয়ে সাধারণ ট্রান্সমিশন ডিভাইস হল টাওয়ার সিএসপি-স্লু ড্রাইভ
দুটি অক্ষের দিকে আয়নার ঘূর্ণন চালানোর জন্য সাধারণত একটি মোটর দ্বারা চালিত ড্রাইভ চালিত হয়।যথার্থ যন্ত্র হিসাবে, ফটোথার্মাল বিদ্যুৎ উৎপাদন শিল্পে স্লুই ড্রাইভ প্রয়োগের জন্য 1mrad এর মধ্যে ট্র্যাকিং নির্ভুলতা নিয়ন্ত্রণ করতে হবে।ডাবল এনভেলপ স্ট্রাকচার ওয়ার্ম হুইল এবং টুথ সারফেস মেসিং এরিয়া বড়, ট্রান্সমিশন নির্ভুলতা বেশি, ইমপ্যাক্ট রেজিস্ট্যান্স শক্তিশালী, এর কম পরিধানের হার স্পষ্টতা এবং জীবনের অবস্থার অধীনে দীর্ঘমেয়াদী ব্যবহার নিশ্চিত করতে পারে, উত্তর-পশ্চিমের ফটোথার্মাল পাওয়ার স্টেশনের জন্য আরও উপযুক্ত কঠোর পরিবেশের।
প্রযুক্তিগত তথ্য
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | টিল্টিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষীয় লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | সেলফ লকিং | ওজন (কেজি) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | -0.1 | হ্যাঁ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | -0.1 | হ্যাঁ | 8 |
৫ ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | -0.1 | হ্যাঁ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | -0.1 | হ্যাঁ | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | -0.1 | হ্যাঁ | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | -0.1 | হ্যাঁ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | -0.1 | হ্যাঁ | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | -0.1 | হ্যাঁ | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | -0.1 | হ্যাঁ | 149 |
২৫ ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | -0.1 | হ্যাঁ | 204 |
মোটর
24V ব্রাশ ডিসি মোটর
স্পেসিফিকেশন:
ভোল্টেজ: 24VDC
Voltageচ্ছিক ভোল্টেজ: 12V, 48V
কোন লোড বর্তমান: 0.6A (সর্বোচ্চ)
কোন লোড আউটপুট গতি: 3.2 rpm
লোড স্পীড নেই: 1300 rpm
রেট গতি: 2 rpm
রেট টর্ক: 43 এনএম
সর্বোচ্চ টর্ক: 48 এনএম
বর্তমান রেট: 1.8A (সর্বোচ্চ)
আইপি ক্লাস: IP55
ওজন: 2000 গ্রাম
মাত্রা
খাদ: 12 মিমি
মোটর ভোল্টেজ, শক্তি এবং গতি গ্রহণযোগ্য মাত্রার অনুমোদিত পরিস্থিতিতে আপনার অনুরোধ অনুযায়ী কাস্টমাইজ করা হবে।
