উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE5 |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
মডেল: | 5 মি. মি. | গিয়ারের অনুপাত: | 37 |
---|---|---|---|
দক্ষতা: | 40% | درجه: | দ্বৈত অক্ষ |
প্রয়োগ: | সৌর ট্র্যাকিং সিস্টেম | OEM সেবা: | উপলভ্য নয় |
উৎপত্তি স্থান: | Changzhou, চীন | চালক: | 12 / 24vdc মোটর, servo মোটর |
লক্ষণীয় করা: | solar slew drive,slewing drive for solar tracking system |

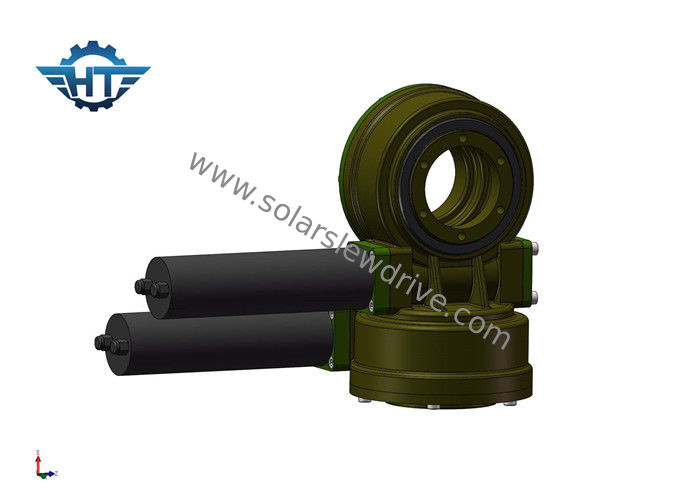

ডুয়েল এক্সিস হাই ব্যাকল্যাশ ছোট স্লু ড্রাইভ, ডুয়েল এক্সিস সৌর ট্র্যাকিং সিস্টেমের জন্য কীট এবং গিয়ার গঠন
বিবরণ
Slewing ড্রাইভ slewing ভারবহন, কীট শেফ, হাউজিং, ভারবহন, মোটর এবং তাই গঠিত গঠিত। মোটর ড্রাইভটি কীট শ্যাফ্ট, স্লুইং বেয়ারের বাইরের রিং ঘোরানো হবে, বাইরের রিং আউটপুটটি ফ্লোঞ্জের মাধ্যমে আউটপুট করবে যখন slewing বেয়ারের অভ্যন্তরীণ রিং হাউজিংয়ের মধ্যে স্থির থাকবে।
ক্রিয়া
Slewing ড্রাইভ আরো অক্ষীয় লোড, রেডিয়াল লোড এবং tilting মুহূর্ত বজায় রাখতে সক্ষম। Turntable বা ফ্রেম slewing ড্রাইভ দ্বারা চালিত azimuth এবং উচ্চতা এ rotates।
আবেদন
সৌর জন্য: এটি সৌর ট্র্যাকিং সিস্টেমের মধ্যে ডিজাইন করা হয়েছে এবং পাওয়ার প্রজন্মের দক্ষতা উন্নত করে।
শিল্প ব্যবহারের জন্য: 360 ° মধ্যে দুটি আপেক্ষিক ঘূর্ণমান বস্তু চালাতে ব্যবহৃত হয়।
সুবিধাদি
1. আরো দাঁত যোগাযোগ এবং উচ্চ টর্ক প্রদান করে যা ঘন্টাঘন কীট শাফ্ট সঙ্গে পরিকল্পিত
2. সেবা জীবন গিয়ার এবং raceway কঠোর দ্বারা বৃদ্ধি করা হয়
3. পণ্য কর্মক্ষমতা পরীক্ষিত এবং পণ্যের গুণমান নিশ্চিত করা হয়।
স্টিভিং ড্রাইভ ব্যবহার করা যেতে পারে এমন অনেক অ্যাপ্লিকেশন রয়েছে, প্রাথমিকভাবে এটি অ্যাপ্লিকেশনের জন্য উপযুক্ত কারণ লোড হোল্ডিং পাওয়ার এবং ঘূর্ণমান টর্ক শক্তি উভয়ই প্রয়োজন।
বিশেষ উল্লেখ
SDE মডেল পারফরম্যান্স পরামিতি | ||||||||||
মডেল | অনুপাত | রেট আউটপুট টর্ক | টকিং টোকা | অক্ষীয় লোড | রেডিয়াল লোড | জিভ ধরে | দক্ষতা | স্পষ্টতা | স্ব-লকিং | ওজন |
NM | NM | KN | KN | NM | ডিগ্রী | হাঁ | কেজি | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | হাঁ | 21kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | হাঁ | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | হাঁ | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | হাঁ | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | হাঁ | 157 কেজি |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | হাঁ | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | হাঁ | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | হাঁ | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | হাঁ | 682 কেজি |
