উদ্ভাবনী এবং খরচ-কার্যকর Slewing ড্রাইভ প্রদান
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | HangTuo |
| সাক্ষ্যদান: | CE, ISO9001 |
| মডেল নম্বার: | SDE7 " |
| ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
|---|---|
| মূল্য: | USD 280~504 / pc |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
| ডেলিভারি সময়: | 15 ~ 45 দিন |
| পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
| উপাদান: | 50Mn, 42CrMo | মডেল: | SDE7 " |
|---|---|---|---|
| গিয়ার অনুপাত: | 57: 1 | রেটেড আউটপুট টর্ক: | 2000 এনএম |
| জিভ ধরে: | 13500 এনএম | ঝুঁকির টর্কে: | 13200 এনএম |
| দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| অক্ষীয় লোড: | 34 কেএন | রেডিয়াল লোড: | 58 কেএন |
| বিশেষভাবে তুলে ধরা: | সোলার ট্র্যাকিং সিস্টেমের জন্য স্লুইং ড্রাইভ,সোলার ট্র্যাকার ড্রাইভ |
||

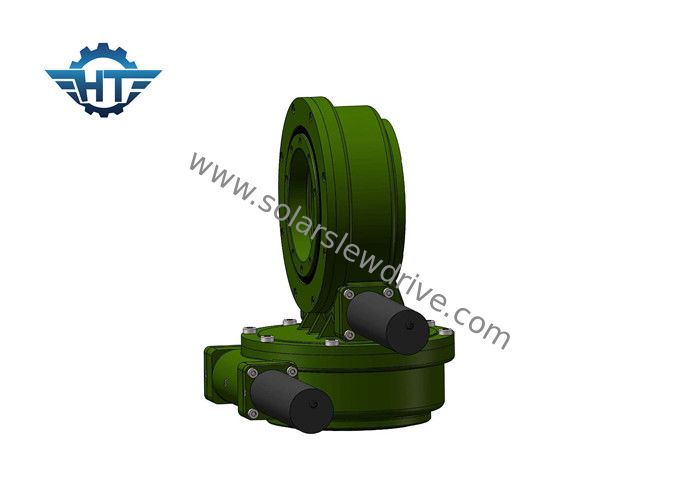

ডুয়াল অ্যাক্সিস সোলার ট্র্যাকার সোলার ট্র্যাকিং সিস্টেমের জন্য প্ল্যানেটারি গিয়ার্ড মোটর সহ স্লিউ ড্রাইভ
ভূমিকা
SDE7 7 ইঞ্চি ডুয়াল অক্ষ স্লুই ড্রাইভ এমন পরিস্থিতিতে উপযুক্ত যেগুলোতে সূর্যোদয় থেকে সূর্যাস্ত পর্যন্ত সব সময় সূর্যের দিকে ট্র্যাক প্রয়োজন।এটি শক্তি উৎপাদন ক্ষমতা বৃদ্ধি করতে পারে।সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে দ্বৈত অক্ষ সৌর ট্র্যাকার, এটি স্যাটেলাইট এবং রাডার ডিশগুলিতেও প্রয়োগ করা যেতে পারে, মেশিন যা উভয় দিকে 360 ডিগ্রি চলতে হবে।
বৈশিষ্ট্য
1. ভিতরে কীট ড্রাইভ enveloping
2. উচ্চ লোড নিশ্চিত করতে মাল্টি দাঁত যোগাযোগ
3. স্ব-লকিং ফাংশন
4. বিভিন্ন ধরণের মোটরের সাথে মিলানো যায়
এসডিই টেকনিক্যাল শীট
| মডেল | অনুপাত | রেট আউটপুট টর্ক | কাত করা টর্ক | অক্ষীয় লোড | রেডিয়াল লোড | জিভ ধরে | দক্ষতা | যথার্থতা | সেলফ লকিং | ওজন |
| এনএম | এনএম | কেএন | কেএন | এনএম | ডিগ্রী | কেজি | ||||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | -0.1 | হ্যাঁ | 21 কেজি |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | -0.1 | হ্যাঁ | 32 কেজি |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | -0.1 | হ্যাঁ | 54 কেজি |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | -0.1 | হ্যাঁ | 88 কেজি |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | -0.1 | হ্যাঁ | 157 কেজি |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | -0.1 | হ্যাঁ | 214 কেজি |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | -0.1 | হ্যাঁ | 315 কেজি |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | -0.1 | হ্যাঁ | 481 কেজি |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | -0.1 | হ্যাঁ | 682 কেজি |
মূল পরামিতিগুলির শব্দকোষ
মোড়ানো মুহূর্ত টর্কে: টর্ক হল লোডের অবস্থান এবং স্লুইং ভারবহনের কেন্দ্রের মধ্যে দূরত্ব দ্বারা গুণিত লোড।যদি লোড এবং দূরত্ব দ্বারা উত্পাদিত কোরক রেট করা টিল্টিং মোমেন্ট টর্কের চেয়ে বেশি হয়, তাহলে স্লুইং ড্রাইভ উল্টে যাবে।
রেডিয়াল লোড: স্লুইং ভারবহনের অক্ষে উল্লম্ব লোড করুন
অক্ষীয় লোড: স্লুইং ভারবহনের অক্ষের সমান্তরাল লোড করুন
জিভ ধরে:এটি বিপরীত ঘূর্ণন সঁচারক বল।
স্ব-লকিং: শুধুমাত্র লোড করার সময়, স্লুইং ড্রাইভ রিভার্স রোটেট করতে সক্ষম হয় না এবং এইভাবে বলা হয় সেলফ-লকিং।
আবেদন
স্লুইং ড্রাইভগুলি বিস্তৃত অ্যাপ্লিকেশনের জন্য ব্যবহার করা যেতে পারে।স্থাপনার ক্ষেত্রগুলি খননকারী এবং ক্রেন, ওপেনকাস্ট মাইনিং এবং বায়ু টারবাইন থেকে শুরু করে অ্যান্টেনা পর্যন্ত।অ্যাপ্লিকেশনের অন্যান্য ক্ষেত্রগুলির মধ্যে রয়েছে প্রকৌশল এবং সৌর ট্র্যাকিং সিস্টেম।
