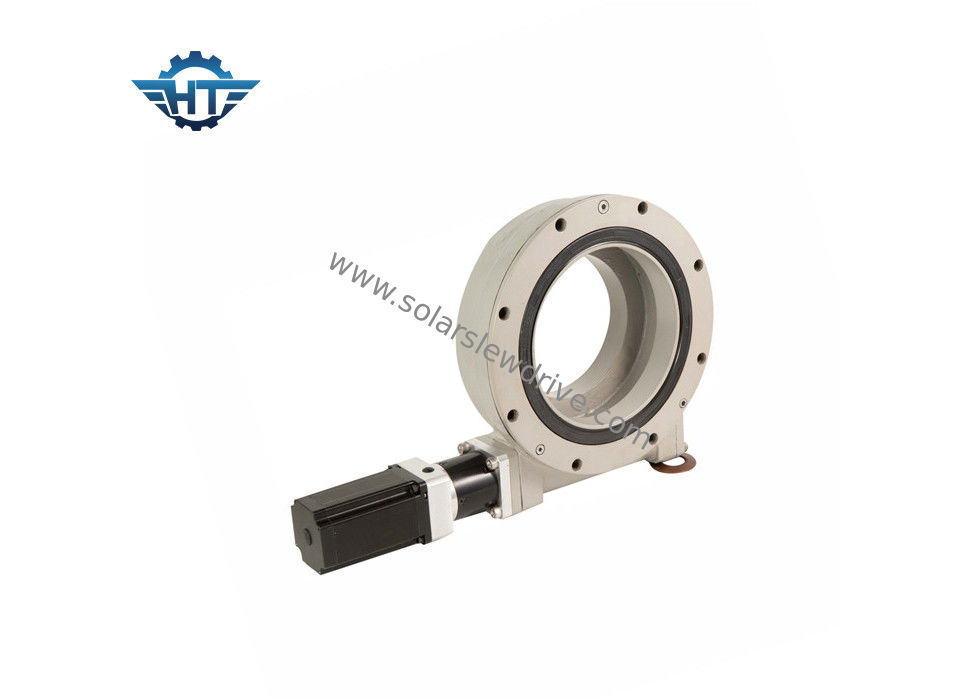

এসই সিরিজের সোলার স্লিউ ড্রাইভ গিয়ারবক্স সোলার ট্র্যাকিং সিস্টেমের জন্য গিয়ার মোটরের সাথে সংযুক্ত

এসই সিরিজের সোলার স্লিউ ড্রাইভ গিয়ারবক্স সোলার ট্র্যাকিং সিস্টেমের জন্য গিয়ার মোটরের সাথে সংযুক্ত

  • এসই সিরিজের সোলার স্লিউ ড্রাইভ গিয়ারবক্স সোলার ট্র্যাকিং সিস্টেমের জন্য গিয়ার মোটরের সাথে সংযুক্ত
  • এসই সিরিজের সোলার স্লিউ ড্রাইভ গিয়ারবক্স সোলার ট্র্যাকিং সিস্টেমের জন্য গিয়ার মোটরের সাথে সংযুক্ত
এসই সিরিজের সোলার স্লিউ ড্রাইভ গিয়ারবক্স সোলার ট্র্যাকিং সিস্টেমের জন্য গিয়ার মোটরের সাথে সংযুক্ত
পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: HangTuo
সাক্ষ্যদান: CE, ISO9001
মডেল নম্বার: SE14 "
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 জামায়
মূল্য: USD 330~360/ pc
প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠ বক্স
ডেলিভারি সময়: 15 ~ 45 দিন
পরিশোধের শর্ত: T/T, L/C, পশ্চিম ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে ২০০০ pcs
যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা
মডেল নম্বার: SE14 404 Site www.puresilverjewellery.com is not served on this interface: 54200 এনএম
ঝুঁকির টর্কে: 68000 এনএম আউটপুট টর্ক: 6550 এনএম
স্ট্যাটিক অ্যাক্সিয়াল লোড: 680 কেএন স্ট্যাটিক র‌্যাডিকাল লোড: 230 কেএন
আরম্ভ উপাদান: 50Mn, 42CrMo ওজন: 63 কেজি
লক্ষণীয় করা:

জলবাহী স্লিভ মোটর

,

সোলার ট্র্যাকার ড্রাইভ

সি সিরিজ সোলার স্লিউ ড্রাইভ গিয়ারবক্স সোলার ট্র্যাকিং সিস্টেমের জন্য গিয়ার মোটরের সাথে সংযুক্ত

পণ্যের বর্ণনা

কোড এর নকশা:

1 2 3 4 5 6 7 8 9 10 11

কে - 3 - এ - 31 - এম - এইচএ - 6 বি আর সি - 2 - আরইভি.এ

1-SE: SE-Horizontal slew ড্রাইভ

VE- উল্লম্ব স্লুভ ড্রাইভ

এসডিই-ডুয়াল অক্ষগুলি চালিত ড্রাইভ

2- পণ্যের আকার, উদাহরণস্বরূপ 3.3 ", 5", 7 ", 9", 12 ", 14", 17 ", 21", 25 "

3 "ড্রাইভ ড্রাইভ, হ্রাস অনুপাত: 31।

5 "ড্রাইভ ড্রাইভ, হ্রাস অনুপাত: 37।

7 "ড্রাইভ ড্রাইভ, হ্রাস অনুপাত: 57।

9 "ড্রাইভ ড্রাইভ, হ্রাস অনুপাত: 61।

12 "ড্রাইভ ড্রাইভ, হ্রাস অনুপাত: 78।

14 "ড্রাইভ ড্রাইভ, হ্রাস অনুপাত: 85।

17 "ড্রাইভ ড্রাইভ, হ্রাস অনুপাত: 102।

21 "ড্রাইভ ড্রাইভ, হ্রাস অনুপাত: 125।

25 "ড্রাইভ ড্রাইভ, হ্রাস অনুপাত: 150।

3- এ: ইঞ্জিনিয়ারিং স্তর, এ, বি, সি ইত্যাদি…

4- এক্সএক্সএক্স: হ্রাস অনুপাত।

5- এম: এম-মেট্রিক মাউন্টিং থ্রেড, ব্রিটিশ পরিমাপের দ্বারা কোনও নয়-স্ক্রু গর্ত। এম

6- এইচএক্স: এইচএ- শোধন

এইচসি-কোনও শোধ নয়

এইচডি-আষ্টেম্পার্ডড ডুকটাইল লোহা

সদর দফতর- কিউপিকিউ

এইচ এন-Nitriding

7- 25 এম: বি -6 বি স্প্লাইন ইনপুট

12 এম -12 গর্ত ইনপুট

25M-φ25 গর্ত ইনপুট

160-160CC হাইড্রোলিক মোটর ইনপুট

24-24V গিয়ার মোটর ইনপুট

220-220V গিয়ার মোটর ইনপুট

380-380V গিয়ার মোটর ইনপুট

8-আর: আর ডান দিক, মোটর অবস্থান। এল- বাম দিক, মোটর অবস্থান।

9-সি: সি-ক্যাপড শেষ। ই-সরবরাহ এনকোডার। এ - দূরে, জলবাহী বন্দরের অবস্থান এবং দিকনির্দেশ। আমি - ইন, হাইড্রোলিক বন্দরের অবস্থান এবং দিকনির্দেশ। U- আপ, জলবাহী বন্দরের অবস্থান এবং দিকনির্দেশ। ডি - ডাউন, হাইড্রোলিক বন্দর অবস্থান এবং দিকনির্দেশ।

10- 2: কোনও-কীট সংখ্যা / ফাঁকা-একক, 2-দ্বৈত

11-রেভ.এ: সংস্করণ নম্বর এবিসি ইত্যাদি ...

বিজ্ঞপ্তি: গ্রাহকদের বিশেষ প্রয়োজন হলে আমরা গ্রাহক কোড যুক্ত করব।

এসই সিরিজের পারফরমেন্স

মডেল অনুপাত রেটেড আউটপুট টর্ক (এনএম) তিলিং টর্ক (এনএম) হোল্ডিং টর্ক (এনএম) অক্ষ লোড (কেএন) রেডিয়াল লোড (কেএন) দক্ষতা যথার্থতা (°) স্ব-লকিং ওজন (কেজি)
1 " 32: 1 400 1000 1800 22 12 40% ≤0.1 হ্যাঁ 6
3 " 31: 1 600 1500 3000 30 16 40% ≤0.1 হ্যাঁ 8
5 " 37: 1 800 6000 9200 68 27 40% ≤0.1 হ্যাঁ 12
7 " 57: 1 2000 13500 13200 132 58 40% ≤0.1 হ্যাঁ 21
9 " 61: 1 4400 45000 30800 340 130 40% ≤0.1 হ্যাঁ 49
12 " 78: 1 5800 54400 40560 480 190 40% ≤0.1 হ্যাঁ 61
14 " 85: 1 6550 68000 54200 680 230 40% ≤0.1 হ্যাঁ 63
17 " 102: 1 9400 135600 65040 980 390 40% ≤0.1 হ্যাঁ 105
21 " 125: 1 16000 203400 81000 1600 640 40% ≤0.1 হ্যাঁ 149
25 " 150: 1 21000 271160 89000 2400 950 40% ≤0.1 হ্যাঁ 204

পরিবহন, পরিচালনা ও সঞ্চয়স্থান

শুধুমাত্র অনুভূমিক অবস্থানে পরিবহন, প্রভাবগুলি এড়ানো উচিত।

কাজের গ্লোভস পরুন এবং স্লিভ ড্রাইভ পরিচালনা করার সময় সাবধানতা অবলম্বন করুন।

নিরাপদে উত্তোলন, পরিচালনা ও স্থাপনের জন্য বল্টগুলি ঠিক করার জন্য স্লিউড ড্রাইভে রিংগুলির গর্তগুলি ব্যবহার করুন।

কেবল একটি অনুভূমিক অবস্থানে এবং বদ্ধ কক্ষগুলিতে সংরক্ষণ করুন, ভিজা হওয়া থেকে দূরে রাখুন, উন্মুক্ত সঙ্গমের পৃষ্ঠের জারা সুরক্ষা বন্ধ প্যাকেজিংয়ে প্রায় 1 মাস স্থায়ী হয়। দীর্ঘ সময়ের স্টোরেজ বিশেষ প্রতিরক্ষামূলক ব্যবস্থা প্রয়োজন।

প্যাকযুক্ত স্লিভ রিংগুলি পরিবহন করা হচ্ছে

উপযুক্ত উত্তোলন গিয়ার ব্যবহার করুন / কখনই পণ্যটিকে উল্লম্বভাবে পরিবহন করবেন না

প্যাকযুক্ত স্লিভ ড্রাইভগুলি নিম্নলিখিত শর্তে উত্তোলন গিয়ারের সাথে পরিবহন করা যেতে পারে :

  • ইউনিট পরিবহন লোডের জন্য উত্তোলন গিয়ারটি যথাযথভাবে কনফিগার করা উচিত।
  • রিং বল্টগুলি পরিবহন ইউনিটের ওজনের জন্য যথাযথভাবে কনফিগার করা উচিত।
  • স্লিভ ড্রাইভটি কেবল নিজেই পরিবহন করা হবে।
  • সংস্থার মধ্যে পরিবহন কেবল অনুভূমিকভাবে কার্যকর করা হবে।
