উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE3 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 330~450/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
উপাদান: | 50Mn, 42CrMo | মডেল: | VE3 " |
---|---|---|---|
গিয়ারের অনুপাত: | 31: 1 | দক্ষতা: | 40% |
রঙ: | RAL 9006 | প্রয়োগ: | সৌর ট্র্যাকিং সিস্টেম |
উৎপত্তি স্থল: | Changzhou, চীন | চালক: | 24 ভিডিসি মোটর |
ওয়ারান্টীর: | 5 ~ 10 বছর | প্রত্যয়ন পত্র: | ISO9001, সিই |
লক্ষণীয় করা: | solar slew drive,slewing drive for solar tracking system |

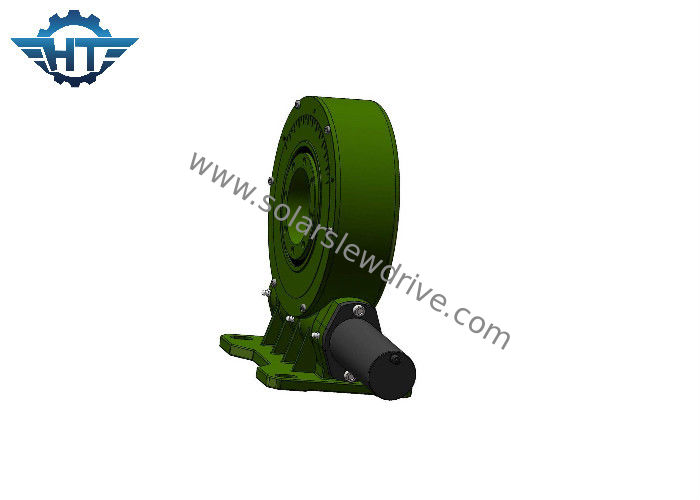

আইপি 66 একক অক্ষ ছোট ঘূর্ণনশীল ড্রাইভ একক অক্ষ সৌর ট্র্যাকার জন্য শক্তিশালী টর্ক সঙ্গে
বিবরণ
স্লিউইং ড্রাইভ, যাকে রোটারি ড্রাইভ এবং গিয়ারবক্সও বলা হয় কারণ মূল উপাদানগুলি হ'ল সেলিং বিয়ারিং এবং কৃমির খাদ ft এটিতে সিলস, আবাসন এবং মোটর এর মতো সহায়ক উপাদানও রয়েছে। বিদ্যুতের উত্স হিসাবে, স্লুভ মোটর ডিসি গ্রহগত গিয়ার মোটর, এসি গিয়ার মোটর বা স্টিপার মোটর ব্যবহৃত হয়। এসি হাইড্রোলিক মোটরটি মূলত পাওয়ার ড্রাইভ সিস্টেম হিসাবে নির্মাণ যন্ত্রপাতিগুলিতে ব্যবহৃত হয়। মূল উপাদানটি স্লুইং রিং ড্রাইভ হিসাবে, স্লুইং গিয়ারবক্স সহজেই অক্ষীয় এবং রেডিয়াল শক্তিগুলি সহ্য করতে পারে।
স্লু ড্রাইভের কার্যকারী নীতি: কীটটি মোটর দ্বারা চালিত হয়, যা স্লুইং রিংটির বাইরের আংটিটি ঘোরানোর জন্য চালিত করে; বাইরের রিং আউটপুট ফ্ল্যাঞ্জের মাধ্যমে টর্ক এবং স্লুইং রিংয়ের অভ্যন্তরীণ রিংটি আবাসনে স্থির করা হয়।
বিপরীত স্ব-লকিং বৈশিষ্ট্যযুক্ত কৃমি গিয়ার ড্রাইভের কারণে স্লুইং ড্রাইভে বিপরীত স্ব-লকিং রয়েছে। এই বৈশিষ্ট্যটি হোস্ট অপারেটিং এবং সুরক্ষা ফ্যাক্টরের স্থিতিশীলতাকে ব্যাপকভাবে বৃদ্ধি করে। Traditionalতিহ্যবাহী সুইং পণ্যগুলির তুলনায় স্লুইং ড্রাইভ গিয়ারবক্স ইনস্টল করা সহজ, বজায় রাখা সহজ, এবং যথেষ্ট ইনস্টলেশন স্থান সংরক্ষণ করে sa
স্লিউইং ড্রাইভ একটি নতুন ধরণের স্যুইচিং পণ্য, সাধারণত স্লুইং রিং নামে পরিচিত যা সাধারণত কৃমি, স্লুইং রিং, আবাসন, মোটর এবং অন্যান্য উপাদানগুলির সমন্বয়ে গঠিত। যেহেতু মূল উপাদানগুলি বিয়ারিং বিয়ারিং, তাই তারা একসাথে অক্ষীয় শক্তি, রেডিয়াল ফোর্স এবং ওভারট্রিং মুহুর্তগুলি সহ্য করতে পারে। Traditionalতিহ্যবাহী রোটারি পণ্যগুলির সাথে তুলনা করে নতুন স্লুইং ড্রাইভটিতে সহজেই ইনস্টলেশন, সহজ রক্ষণাবেক্ষণ এবং আরও একটি বৃহত্তর ইনস্টলেশন স্থানের বৈশিষ্ট্য রয়েছে।
ভিই সিরিজের পারফরম্যান্স পরামিতি
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
ডিসি মোটর
1. আউটপুট শ্যাফ্টের জন্য দ্বৈত সহায়ক কাঠামো গ্রহণ করুন যাতে গিয়ারবক্সের সর্বোচ্চ টর্কটি অনেক বেড়ে যায়।
২. সান হুইল এবং গ্রহের চাকা স্প্লাইনের মাধ্যমে সংযুক্ত রয়েছে যা গিয়ারবক্সের সর্বাধিক টর্ক বাড়িয়ে তোলে এবং জীবনকে দীর্ঘায়িত করে।
৩. আমরা ইনপুট পর্যায়ে হেলিকাল গিয়ার ব্যবহার করি যা শব্দের কম আনফ উচ্চ গতিতে মসৃণভাবে চালায়। অভ্যন্তরীণ গিয়ার রিংটি আলাদা করা হয়েছে যাতে আমরা আরও অনুপাত তৈরি করতে পারি এবং নকশাটি নমনীয়। গিয়ারবক্স এবং মোটরটি অক্ষের স্ক্রু দ্বারা একটি সিউম ফিক্সের দ্বারা অবস্থিত যা মিলের যথার্থতা বাড়ায় এবং শব্দ কমায়।
৪. আমরা গ্রহীয় চাকার অভ্যন্তরে রোলিং পিন ধারক ব্যবহার করি we গ্লাইডিং গ্রাইন্ডের পরিবর্তে রোলিং পিন নাকাল ব্যবহার করি যাতে গিয়ারবক্সের জীবনযুগ দীর্ঘ হয়।
5. ডাবল সমর্থন কাঠামো; গ্রহগত গিয়ারগুলির অভ্যন্তরীণ বোরে অভ্যন্তরীণ নাকাল অভ্যন্তরীণ বোরের বৃত্তাকারতা 0.003 মিমি কম করে; স্লাইডিংয়ের পরিবর্তে ঘূর্ণায়মান দ্বারা চালিত; এইচআরসি 60 গিয়ার পৃষ্ঠতল নির্ভুলতা স্ক্র্যাপিং; এই সমস্ত প্রযুক্তি গ্রহণের ফলে 10000 ঘন্টারও বেশি সময় ধরে নিরব ও স্থির অপারেটিং এবং দীর্ঘ জীবনকাল নিশ্চিত হয়।
