উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE7 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 300~456/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
উপাদান: | 50Mn, 42CrMo | মডেল: | SDE7 " |
---|---|---|---|
গিয়ার অনুপাত: | 57: 1 | রেটেড আউটপুট টর্ক: | 2000 এনএম |
জিভ ধরে: | 13500 এনএম | ঝুঁকির টর্কে: | 13200 এনএম |
দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
লক্ষণীয় করা: | স্লুইং রিং ড্রাইভ,কৃমি ড্রাইভ মোটর |

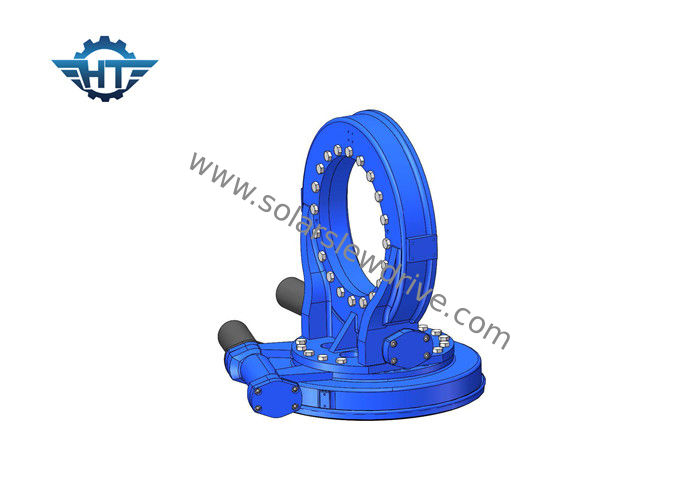

পিভি ট্র্যাকারের জন্য সংযুক্ত ঘর এবং ছোট ব্যাকল্যাশ সহ ডুয়াল অক্ষ কৃমি গিয়ার স্লুইং ড্রাইভ
বর্ণনা
স্লুইং ড্রাইভ বা স্লুইং বিয়ারিং একটি ঘূর্ণন অংশ যা সাধারণত একটি ভারী কিন্তু ধীর-মোড় বোঝা সমর্থন করে, প্রায়শই একটি অনুভূমিক প্ল্যাটফর্ম যেমন প্রচলিত ক্রেন, একটি সুইং ইয়ার্ডার, বা অনুভূমিক অক্ষ অক্ষের সৌর ট্র্যাকিং সিস্টেমের বায়ুযুক্ত প্ল্যাটফর্ম।স্যুইচিং ড্রাইভটি একটি খামের কৃমি, গিয়ার, ঘর ইত্যাদি দিয়ে তৈরি।
দ্বৈত অক্ষ স্লিভ ড্রাইভের স্লিভ ড্রাইভগুলির সাথে তিন ধরণের সমাধান রয়েছে:
সাধারণভাবে, সহজ বন্ধনী কাঠামোর জন্য, এসডি স্লিভ ড্রাইভটি উপযুক্ত সমাধান হতে পারে তবে অন্য দুটিটি খুব জনপ্রিয়।
পিভি ট্র্যাকিং সিস্টেমে স্লিউ ড্রাইভ প্রয়োগ করা হয়
পণ্যের নাম | এসডিই 7 স্লুইং ড্রাইভ |
আউটপুট টর্ক | 980 এনএম;723 ft.lbs |
সর্বোচ্চ আউটপুট টর্ক | 1938 এনএম;1429 ft.lbs |
মুহুর্তের টর্ক ঝুঁকছেন | 7000 এনএম;5163 ft.lbs |
জিভ ধরে | 13200 এনএম;9736 ft.lbs |
স্ট্যাটিক অ্যাক্সিয়াল রেটিং | 133.20 কেএন;29943 পাউন্ড |
স্ট্যাটিক রেডিয়াল রেটিং | 53 কেএন;11977 পাউন্ড |
গতিশীল অক্ষীয় রেটিং | 31.90 কেএন;7171 পাউন্ড |
গতিশীল রেডিয়াল রেটিং | 27.91 কেএন;6274 পাউন্ড |
মোটর বিকল্প | 12 ভি / 24 ভি মোটর;Stepper মোটর ;Brushless মোটর |
পণ্য শৈলী | দ্বৈত অক্ষ;একক অক্ষ;সিপিভি / এইচসিপিভি;সোলার ডিশ;প্যারাবোলিক;সৌর টাওয়ার |
অ্যাপ্লিকেশন বৈশিষ্ট্য | সৌর ট্র্যাকিং সিস্টেম, শিল্প যন্ত্রপাতি |
সৌর সিস্টেম স্কয়ার মিটার | 30 ㎡ |
এসডিই পারফরম্যান্স পরামিতি
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | ৪০% | ≤0.1 | হ্যাঁ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | ৪০% | ≤0.1 | হ্যাঁ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | ৪০% | ≤0.1 | হ্যাঁ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | ৪০% | ≤0.1 | হ্যাঁ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | ৪০% | ≤0.1 | হ্যাঁ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | ৪০% | ≤0.1 | হ্যাঁ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | ৪০% | ≤0.1 | হ্যাঁ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | ৪০% | ≤0.1 | হ্যাঁ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | ৪০% | ≤0.1 | হ্যাঁ | 705 |
বৈশিষ্ট্য
1. সৌর ট্র্যাকিং সিস্টেমের সুরক্ষা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
২. ভিতরে mোকানো কৃমি ড্রাইভ
3. উচ্চ লোড নিশ্চিত করার জন্য একাধিক দাঁত যোগাযোগ
4. সুরক্ষা উন্নত করতে স্ব-লক
