উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE6 |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 280~330/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
দ্রুততা: | 0.016rpm | আবেদন: | সৌরশক্তি |
---|---|---|---|
চালক: | বৈদ্যুতিক মটর | আইপি গ্রেড: | IP66 |
সর্বোচ্চ ঘূর্ণন সঁচারক বল: | 7140Nm | জিভ ধরে: | 40kNm |
মডেল: | VE6 | অনুপাত: | 51: 1 |
লক্ষণীয় করা: | জলবাহী স্লিভ মোটর,সোলার ট্র্যাকার ড্রাইভ |

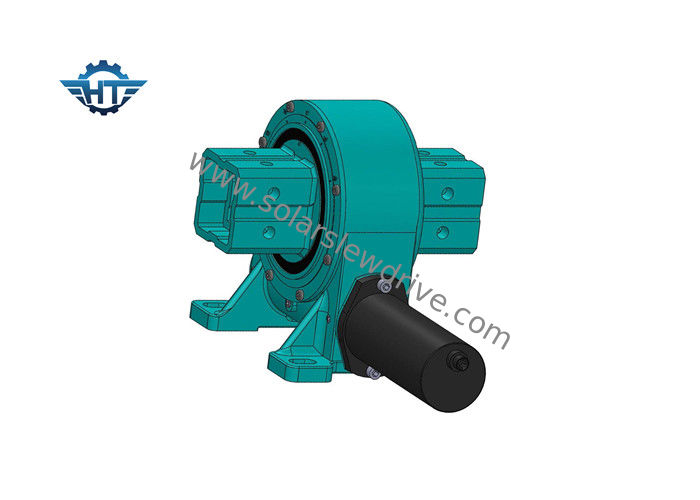

সোলার ট্র্যাকিং স্টেশনের জন্য 4 কেএনএম হোল্ডিং টর্ক সহ 6 ইঞ্চি সিঙ্গল স্লিউ ড্রাইভ গিয়ারবক্স
পণ্যের বর্ণনা
ভিই 6 স্লুইং ড্রাইভ ডিজাইনিং হ্যাংটুও স্লুইং ড্রাইভের বৃহত্তম উজ্জ্বল স্পট, উল্লম্ব ডিজাইনিং মূলত সোলার ট্র্যাকার সিস্টেমের জন্য ব্যবহৃত হয়, বিশেষ কাঠামোটি একক অক্ষের সৌর ট্র্যাকিং সিস্টেম ব্র্যাকেটের জটিল কাঠামোকে সহজ করে তোলে, পুরো সিস্টেমের ব্যয় হ্রাস করে, উল্লম্ব ডিজাইনিং সৌর ট্র্যাকার বাজারে আরও প্রতিযোগিতামূলক ভূমিকা পালন করছে।
মডেল: | VE6 | উৎপত্তি স্থল | চনজ়ৌ, চীন |
তরবার | HANGTUO | আদর্শ | ঘিরা |
উপাদান | 42CrMo, 50Mn | আউটপুট টর্ক | 5060 এনএম |
মুহুর্তের টর্ক ঝুঁকছেন | 5 কে এনএম | জিভ ধরে | 40 কে এনএম |
স্ট্যাটিক অ্যাক্সিয়াল রেটিং | 25 কেএন | স্ট্যাটিক রেডিয়াল রেটিং | 30 কেএন |
গিয়ার অনুপাত | 51: 1 | দক্ষতা | 40% |
অ্যাপ্লিকেশন
The most common slewing drive application for the dual-axis slewing drivesare dual-axis solar trackers, such as heliostats and concentrated photovoltaics (CPV), and satellite or radar dishes. দ্বৈত-অক্ষ স্লুইং ড্রাইভের দ্বৈত-অক্ষ সোলার ট্র্যাকার যেমন হেলিওস্ট্যাটস এবং ঘনকৃত ফটোভোলটাইকস (সিপিভি) এবং স্যাটেলাইট বা রাডার থালাগুলির জন্য সর্বাধিক সাধারণ স্লুইং ড্রাইভ অ্যাপ্লিকেশন। Other applications include automotive lifts, robotic arm positioners, and stage equipment. অন্যান্য অ্যাপ্লিকেশনগুলির মধ্যে স্বয়ংচালিত লিফটস, রোবোটিক আর্ম পজিশনার এবং স্টেজ সরঞ্জাম অন্তর্ভুক্ত রয়েছে।
এসডিই দ্বৈত-অক্ষ পজিশনার স্পেসিফিকেশন
বৈশিষ্ট্য
1. একক বা ডাবল আউটপুট সঙ্গে উল্লম্ব বদ্ধ নকশা।
২.হর্গ্লাস ওয়ার্ম গিয়ার, বহু-দাঁত যোগাযোগ, আরও বেশি লোড সহ্য করতে উচ্চ টর্ক স্থানান্তর করুন।
অন্যান্য ভিই সিরিজের পরামিতি
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
