| ব্র্যান্ড নাম: | HangTuo |
| মডেল নম্বর: | VE7" |
| MOQ: | 1 টুকরা |
| মূল্য: | USD 280~504 / pc |
| ডেলিভারি সময়: | 15 ~ 45 দিন |
| পেমেন্ট শর্তাবলী: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |

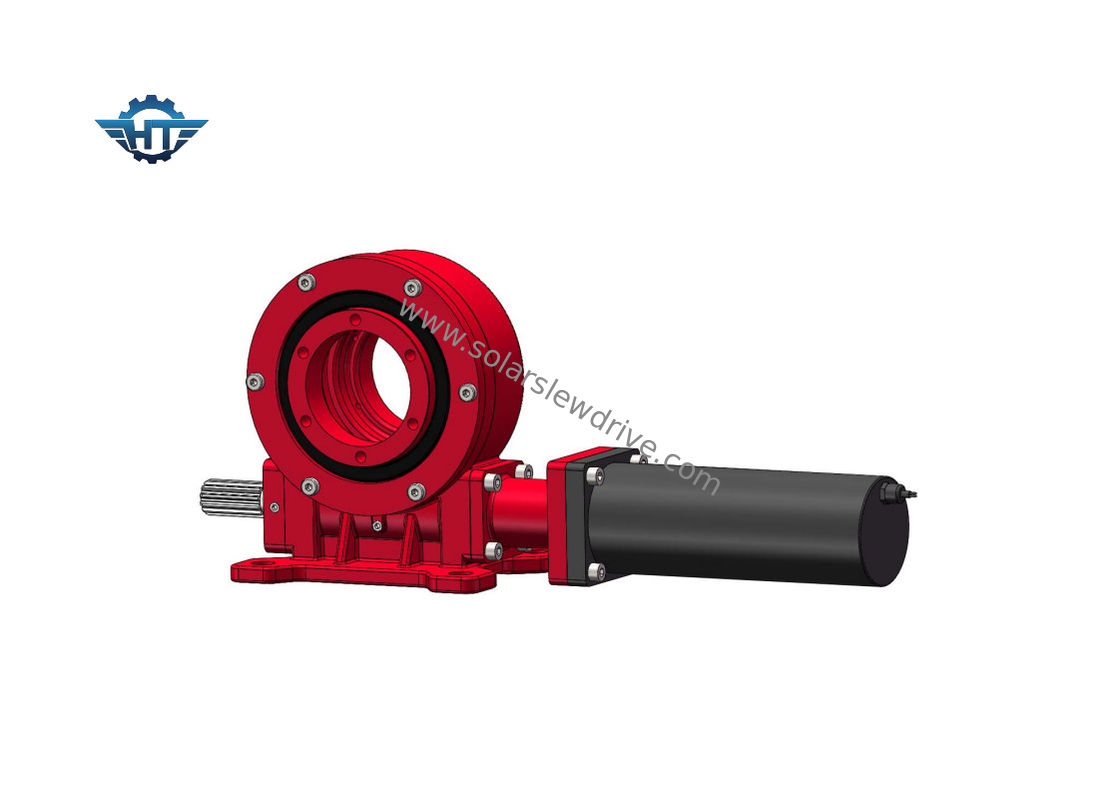

সোলার ট্র্যাকারের জন্য সিই উল্লম্ব খাম স্লিউ ড্রাইভ ওয়ার্ম গিয়ারবক্স মোটর
কাস্টম ওয়ার্ম গিয়ার Slewing ড্রাইভ বিবরণ
আমাদের স্লুইং ড্রাইভ একই সাথে অক্ষীয় বল, রেডিয়াল ফোর্স এবং টিল্টিং মোমেন্টের প্রভাব সহ্য করতে পারে, যেহেতু স্লিউইং ড্রাইভের মূল উপাদান এনভেলপ রম এবং বহু দাঁতের যোগাযোগ গ্রহণ করে।ঐতিহ্যগত স্লিউইং পণ্যগুলির সাথে তুলনা করে, আমাদের পণ্যগুলিতে সহজ ইনস্টলেশন, সহজ রক্ষণাবেক্ষণ এবং আরও বেশি পরিমাণে ইনস্টলেশনের স্থান সংরক্ষণের বৈশিষ্ট্য রয়েছে।
সুবিধাদি
1. সোলার ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
2. 360 ডিগ্রী বা +60~-60 ডিগ্রী ঘূর্ণায়মান পরিসীমা, বা গ্রাহকদের অনুরোধ হিসাবে
3. ভিতরে কৃমি ড্রাইভ enveloping
4. মাল্টি দাঁত যোগাযোগ উচ্চ লোড নিশ্চিত করতে
5. স্ব-লকিং ফাংশন
VE Slewing ড্রাইভের প্রযুক্তিগত ডেটা
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
কী প্যারামিটারের শব্দকোষ
টিল্টিং মোমেন্ট টর্ক:এই টর্ক হল মাধ্যাকর্ষণ লোড যা লোডের অবস্থান এবং স্লিউইং বিয়ারিংয়ের কেন্দ্রের মধ্যে দূরত্ব দ্বারা গুণিত হয়।প্রকৃত ঘূর্ণন সঁচারক বল রেট দেওয়া টিল্টিং মোমেন্ট টর্কের চেয়ে বেশি হলে, স্লিউইং ড্রাইভ উল্টে যাবে।
রেডিয়াল লোড: স্লিউইং বিয়ারিংয়ের অক্ষের উল্লম্ব লোড
অক্ষীয় লোড: স্লিউইং বিয়ারিংয়ের অক্ষের সমান্তরাল লোড
জিভ ধরে: এটি বিপরীত টর্ক। যখন ড্রাইভটি বিপরীতভাবে ঘোরানো হয়, এবং অংশগুলি ক্ষতিগ্রস্ত হয় না, তখন সর্বাধিক টর্ক অর্জন করা হয় তাকে হোল্ডিং টর্ক বলা হয়, এটি ভাঙা টর্ক হিসাবেও দেখা হয়।
স্ব-লকিং: শুধুমাত্র যখন লোড থাকে, স্লিউইং ড্রাইভটি বিপরীত ঘোরাতে সক্ষম হয় না এবং এইভাবে স্ব-লকিং বলা হয়।
