উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE9 |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
টাইপ: | Slewing ড্রাইভ | উৎপত্তি স্থল: | চাংঝো, চীন (মূল ভূখণ্ড) |
---|---|---|---|
মোটর: | ব্রাশবিহীন ডিসি মোটর | বৈশিষ্ট্য: | সম্পূর্ণরূপে আবদ্ধ |
উপাদান: | 42CrMo বা 50Mn | ওয়ারেন্টি: | 5~10 বছর |
আকার: | 3 ইঞ্চি থেকে 25 ইঞ্চি | আবেদন: | সোলার পাওয়ার সিস্টেম |
লক্ষণীয় করা: | VE9 কমপ্যাক্ট স্লিউ ড্রাইভ গিয়ারবক্স,24V রিডুসার স্লিউ ড্রাইভ গিয়ারবক্স,সোলার এনার্জি স্লিউ ড্রাইভ গিয়ারবক্স |

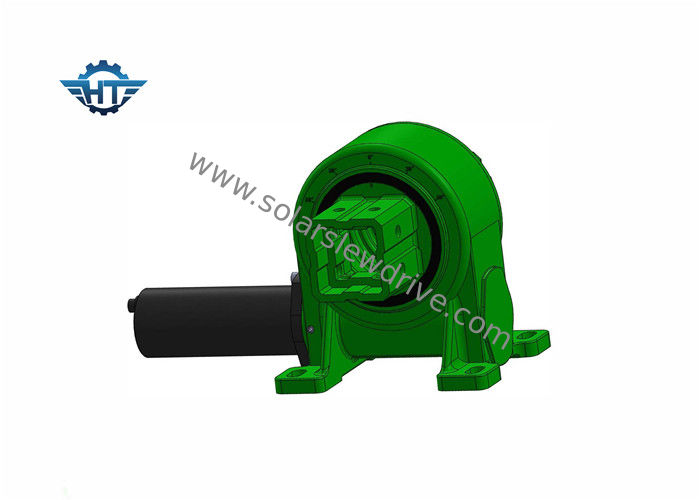

সৌর শক্তির জন্য 24V গিয়ারবক্স রিডুসার সহ VE9 কমপ্যাক্ট ওয়ার্ম গিয়ারবক্স স্লুইং ড্রাইভ
আওয়ারগ্লাস ওয়ার্ম গিয়ার স্লিউ ড্রাইভের বর্ণনা
উচ্চ ঘূর্ণন ঘূর্ণন ঘূর্ণন সঁচারক বল ব্যবহার করে রেডিয়াল বা অক্ষীয় লোড পরিচালনা করার জন্য একটি একাধিক ড্রাইভ ডিজাইন করা হয়েছে।খনির জন্য সরঞ্জাম, নির্মাণ, ধাতব কাজ, পিভি সৌর শক্তি, ঘনীভূত সৌর শক্তি এবং অন্যান্য অ্যাপ্লিকেশনগুলির জন্য যা নিরলস শক্তির সাথে মিলিত ত্রুটিহীন নির্ভুলতার সাথে নিরাপত্তা এবং নির্ভুলতার জন্য স্লুইং প্রযুক্তি ব্যবহার করে।
ফ্ল্যাট একক অক্ষ ট্র্যাকিং সিস্টেমে ব্যবহৃত একক অক্ষ স্লিউ ড্রাইভ, যা বন্ধনী একটি উত্তর-দক্ষিণ বিন্যাস, পূর্ব-পশ্চিম ট্র্যাকিং সিস্টেম।জ্যোতির্বিজ্ঞানের অ্যালগরিদম অনুসারে, মোটর দ্বারা চালিত স্লিউ ড্রাইভ পুরো সিস্টেমটি চালানোর জন্য উচ্চ টর্ক বহন করবে, যাতে সিস্টেমটি সূর্যের আজিমুথকে ট্র্যাক করতে পারে, যতদূর সম্ভব ফটোভোলটাইক মডিউল বিকিরণ পৃষ্ঠের সূর্যকে উন্নত করতে। , এবং এইভাবে শক্তি উৎপাদন বৃদ্ধি.
এটি মূলত ট্র্যাকিং সিস্টেমের নকশা নীতির উপর ভিত্তি করে, পৃথিবীর ঘূর্ণনের প্রভাবের কারণে, পৃথিবীতে একটি নির্দিষ্ট অবস্থানের জন্য, সারা বছর ধরে সূর্য চক্র, এর আলোক কোণও ক্রমাগত পরিবর্তিত হয়।সৌর ট্র্যাকিং সিস্টেমটি সূর্যকে ট্র্যাক করার জন্য সৌর প্যানেলগুলিকে রাখতে এবং ফটোভোলটাইক অ্যারে দ্বারা প্রাপ্ত সৌর বিকিরণের পরিমাণ বাড়ানোর জন্য ইনস্টল করা হয়েছে, যার ফলে সৌর ফটোভোলটাইক পাওয়ার জেনারেশন সিস্টেমের সামগ্রিক ক্ষমতা বৃদ্ধি পায়।
VE ওয়ার্ম গিয়ারবক্স স্লিউ ড্রাইভ প্রযুক্তিগত ডেটা
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
মোটর ডেটা
রেটেড ভোল্টেজ V/DC: 24vdc
নো-লোড স্পিড RPM: 1200±10%
নো-লোড কারেন্ট A: <0.1 A
রেটেড টর্ক NM: 0.12
গতি RPM: 800±10%
লোড বর্তমান A: 1A
রেটেড পাওয়ার W: 10W
গিয়ার আউটপুট পরামিতি:
গতির অনুপাত: 399:1
রেট আউটপুট টর্ক NM: 32
আউটপুট গতি RPM: 2±0.5
হল আউটপুট: 2
হলের ধরন: 40F/39
হল ইনপুট ভোল্টেজ V: 5~24
তারের সংজ্ঞা:
1. পুরু লাল: মোটর +
2. ঘন কালো: মোটর -
3. হলুদ সবুজ: GND
4. পাতলা হলুদ: হল B
5. পাতলা লাল: হল +24V
6. পাতলা কালো: হল GND
7. পাতলা সবুজ: হল এ
মাত্রা
