উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE5" |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
উপাদান: | 50Mn, 42CrMo | Slewing Reducer: | VE5" |
---|---|---|---|
গিয়ার অনুপাত: | 37:1 | আবেদন: | সোলার ট্র্যাকার |
মোটর: | বৈদ্যুতিক গিয়ার মোটর | ওয়ারেন্টি: | 10 বছর |
সনদপত্র: | ISO9001, CE | কর্ম চক্র: | 30 বছর |
লক্ষণীয় করা: | বৈদ্যুতিক গিয়ার মোটর Slew Gearbox,42CrMo Slew Drive Gearbox,Slew Gearbox for Solar Tracking System |

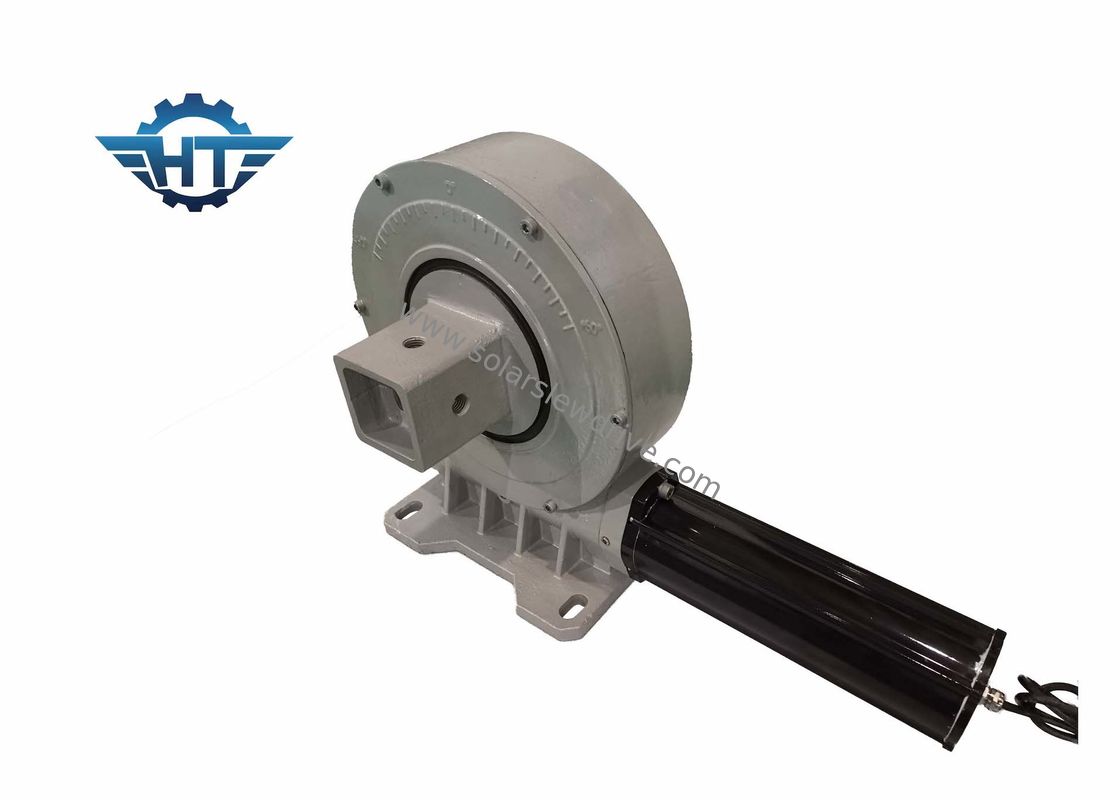

সৌর ট্র্যাকিং সিস্টেমের জন্য উল্লম্ব ছোট স্লুইং ড্রাইভ গিয়ারবক্স
ছোট স্লুইং ড্রাইভ গিয়ারবক্সবর্ণনা
স্লিউইং ড্রাইভ ডিভাইস হল একটি পূর্ণ-পরিধি স্লিউইং ডিসেলারেশন ট্রান্সমিশন মেকানিজম যা ড্রাইভিং পাওয়ার সোর্সকে একীভূত করে।এটি একটি ট্রান্সমিশন অনুসারী এবং একটি প্রক্রিয়া সংযুক্তি হিসাবে একটি slewing বিয়ারিং ব্যবহার করে।অন্য রিংটি একটি ট্রান্সমিশন ফলোয়ার এবং চালিত কাজের অংশের জন্য একটি সংযোগ বেস উভয় হিসাবে ব্যবহৃত হয়, যাতে স্লিউইং বিয়ারিং নিজেই একটি পূর্ণ-পরিধি স্লিউইং সংযোগ, এবং ড্রাইভিং পাওয়ার উত্স এবং প্রধান ড্রাইভ দক্ষতার সাথে কনফিগার করা হয়।এটি একটি সার্বজনীন মন্থর ট্রান্সমিশন প্রক্রিয়া যা ঘূর্ণন, হ্রাস এবং ড্রাইভিং এর ফাংশনগুলিকে একীভূত করে এবং একই সাথে একটি সাধারণ কাঠামো রয়েছে এবং এটি উত্পাদন এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।
VE সিরিজের পারফরমেন্স প্যারামিটার
মডেল | অনুপাত | রেট আউটপুট টর্ক | কাত টর্ক | অক্ষীয় লোড | রেডিয়াল লোড | জিভ ধরে | দক্ষতা | যথার্থতা | স্ব-লকিং | ওজন |
Nm | Nm | kN | kN | Nm | ডিগ্রী | হ্যাঁ | কেজি | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | হ্যাঁ | 13 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | হ্যাঁ | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | হ্যাঁ | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | হ্যাঁ | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | হ্যাঁ | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | হ্যাঁ | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | হ্যাঁ | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | হ্যাঁ | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | হ্যাঁ | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | হ্যাঁ | 244 |
অ্যাপ্লিকেশন
স্লিউইং ড্রাইভ ডিভাইসটি যে কোনও অনুষ্ঠানে ব্যবহার করা যেতে পারে যার জন্য পূর্ণ-বৃত্ত ঘূর্ণন প্রয়োজন এবং পরিবর্তনশীল গতির প্রয়োজন।যখন বড় টর্কের পাওয়ার ট্রান্সমিশন, উচ্চ-নির্ভুল গতি ট্রান্সমিশন বা কমপ্যাক্ট বডি স্ট্রাকচার এবং ইন্টিগ্রেশনের জন্য উচ্চ প্রয়োজনীয়তা সহ মেকানিজম নির্বাচন উপলব্ধি করার প্রয়োজন হয়, তখন স্লিউইং ড্রাইভারগুলি হল সর্বোত্তম সমাধান।
আরও সাধারণ অ্যাপ্লিকেশন হল সাধারণত ইঞ্জিনিয়ারিং এবং নির্মাণ যন্ত্রপাতি, সেইসাথে সৌর শক্তি, বায়ু শক্তি এবং বিভিন্ন দীর্ঘমেয়াদী স্বয়ংক্রিয় ট্র্যাকিং যন্ত্রপাতি।
