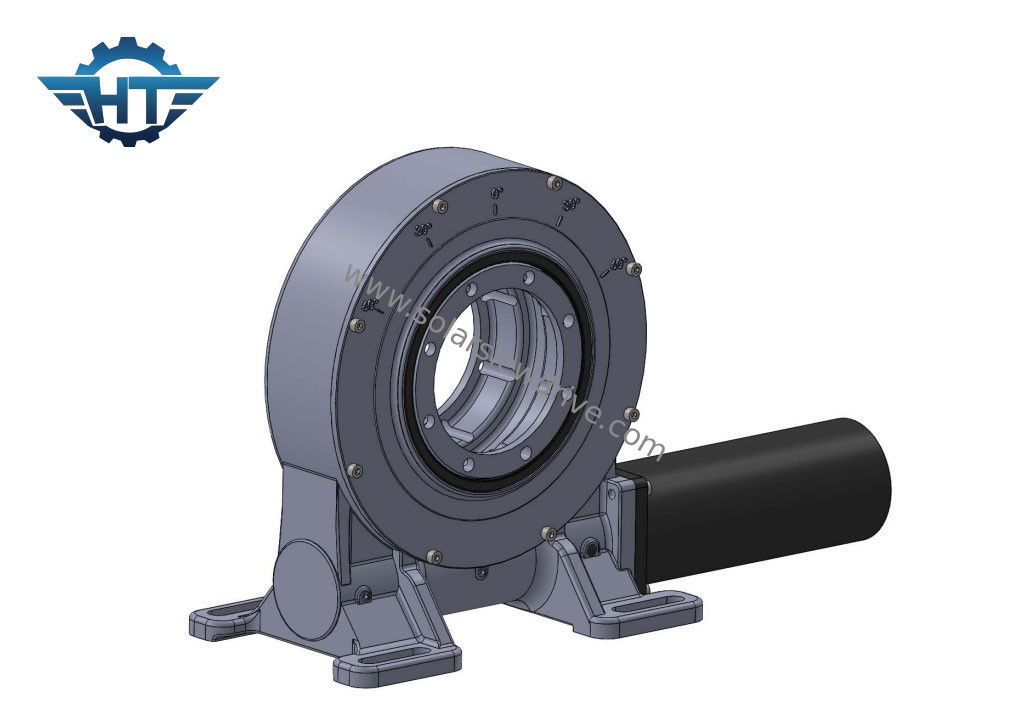

অনুভূমিক একক অক্ষ সোলার ট্র্যাকারের জন্য 9 ইঞ্চি 50Mn উল্লম্ব খাম স্লিউ ড্রাইভ গিয়ারবক্স

অনুভূমিক একক অক্ষ সোলার ট্র্যাকারের জন্য 9 ইঞ্চি 50Mn উল্লম্ব খাম স্লিউ ড্রাইভ গিয়ারবক্স

  • অনুভূমিক একক অক্ষ সোলার ট্র্যাকারের জন্য 9 ইঞ্চি 50Mn উল্লম্ব খাম স্লিউ ড্রাইভ গিয়ারবক্স
  • অনুভূমিক একক অক্ষ সোলার ট্র্যাকারের জন্য 9 ইঞ্চি 50Mn উল্লম্ব খাম স্লিউ ড্রাইভ গিয়ারবক্স
অনুভূমিক একক অক্ষ সোলার ট্র্যাকারের জন্য 9 ইঞ্চি 50Mn উল্লম্ব খাম স্লিউ ড্রাইভ গিয়ারবক্স
পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: HangTuo
সাক্ষ্যদান: CE, ISO9001
মডেল নম্বার: VE7"
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 টুকরা
মূল্য: USD 280~504 / pc
প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠের বাক্স
ডেলিভারি সময়: 15 ~ 45 দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 2000 পিসি
যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা
উপাদান: 50Mn, 42CrMo আবেদন: অনুভূমিক একক অক্ষ সোলার ট্র্যাকার
গিয়ার অনুপাত: 57:1 সর্বোচ্চ রেট আউটপুট টর্ক: 5060 Nm
জিভ ধরে: 40,000 Nm কাত টর্ক: 5,000 Nm
দক্ষতা: 40% স্ট্যান্ডার্ড রঙ: RAL 9006
লক্ষণীয় করা:

অনুভূমিক সোলার ট্র্যাকারের জন্য স্লিউ ড্রাইভ গিয়ারবক্স

,

50 মিলিয়ন একক অক্ষ স্লিউ ড্রাইভ গিয়ারবক্স

,

খাম স্লিউ ড্রাইভ গিয়ারবক্স

অনুভূমিক একক অক্ষ সোলার ট্র্যাকারের জন্য 9 ইঞ্চি উল্লম্ব খাম স্লিউ গিয়ারবক্স



উল্লম্ব খাম Slew গিয়ারবক্স বিবরণ



আমাদের স্লুইং ড্রাইভ একই সাথে অক্ষীয় বল, রেডিয়াল ফোর্স এবং টিল্টিং মোমেন্টের প্রভাব সহ্য করতে পারে, যেহেতু স্লিউইং ড্রাইভের মূল উপাদান এনভেলপ রম এবং বহু দাঁতের যোগাযোগ গ্রহণ করে।ঐতিহ্যগত স্লিউইং পণ্যগুলির সাথে তুলনা করে, আমাদের পণ্যগুলিতে সহজ ইনস্টলেশন, সহজ রক্ষণাবেক্ষণ এবং আরও বেশি পরিমাণে ইনস্টলেশনের স্থান সংরক্ষণের বৈশিষ্ট্য রয়েছে।



স্লিউইং ড্রাইভ ট্রান্সমিশন মেকানিজমের উন্মুক্ততা অনুসারে, স্লিউইং ড্রাইভকে ওপেন টাইপ এবং ক্লোজড টাইপে ভাগ করা যায়।সাধারণত, খোলা ধরনের কাঠামো বেশিরভাগ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে পরিবেশ খুব কঠোর এবং রক্ষণাবেক্ষণ এবং রক্ষণাবেক্ষণ চক্র ছোট, এবং খোলা টাইপ কাঠামো অংশগুলির জন্য আরও সুবিধাজনক।পরিদর্শন, রক্ষণাবেক্ষণ এবং রক্ষণাবেক্ষণ, এবং আরও সুবিধাজনক প্রতিস্থাপন।অন্যদিকে, যেখানে পরিবেশগত অবস্থার খুব একটা পরিবর্তন হয় না এবং পরিবেশ দূষণের মাত্রা মাঝারি স্তরের নিচে থাকে, সেখানে বন্ধ কাঠামো দীর্ঘ রক্ষণাবেক্ষণের জীবনচক্র প্রদান করতে পারে।



VE Slewing ড্রাইভের প্রযুক্তিগত ডেটা



মডেল অনুপাত রেট আউটপুট টর্ক (Nm) কাত টর্ক (Nm) ধারণ টর্ক (Nm) অক্ষীয় লোড (kN) রেডিয়াল লোড (kN) দক্ষতা নির্ভুলতা (°) স্ব-লকিং ওজন (কেজি)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 হ্যাঁ 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 হ্যাঁ 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 হ্যাঁ 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 হ্যাঁ 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 হ্যাঁ 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 হ্যাঁ 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 হ্যাঁ ৮৮
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 হ্যাঁ 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 হ্যাঁ 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 হ্যাঁ 251



কাস্টমাইজড সেবা


1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।



কী প্যারামিটারের শব্দকোষ



টিল্টিং মোমেন্ট টর্ক:এই টর্ক হল মাধ্যাকর্ষণ লোড যা লোডের অবস্থান এবং স্লিউইং বিয়ারিংয়ের কেন্দ্রের মধ্যে দূরত্ব দ্বারা গুণিত হয়।প্রকৃত ঘূর্ণন সঁচারক বল রেট দেওয়া টিল্টিং মোমেন্ট টর্কের চেয়ে বেশি হলে, স্লিউইং ড্রাইভ উল্টে যাবে।

রেডিয়াল লোড:স্লিউইং বিয়ারিংয়ের অক্ষের উল্লম্ব লোড

অক্ষীয় লোড:স্লিউইং বিয়ারিংয়ের অক্ষের সমান্তরাল লোড

জিভ ধরে:এটি রিভার্স টর্ক। যখন ড্রাইভটি বিপরীতভাবে ঘোরানো হয়, এবং অংশগুলি ক্ষতিগ্রস্ত হয় না, তখন সর্বাধিক টর্ক অর্জিত হয় তাকে হোল্ডিং টর্ক বলা হয়, এটি ভাঙা টর্ক হিসাবেও দেখা হয়।

স্ব-লকিং:শুধুমাত্র যখন লোড থাকে, স্লিউইং ড্রাইভটি বিপরীত ঘোরাতে সক্ষম হয় না এবং এইভাবে স্ব-লকিং বলা হয়।
