সৌর স্লু ড্রাইভ

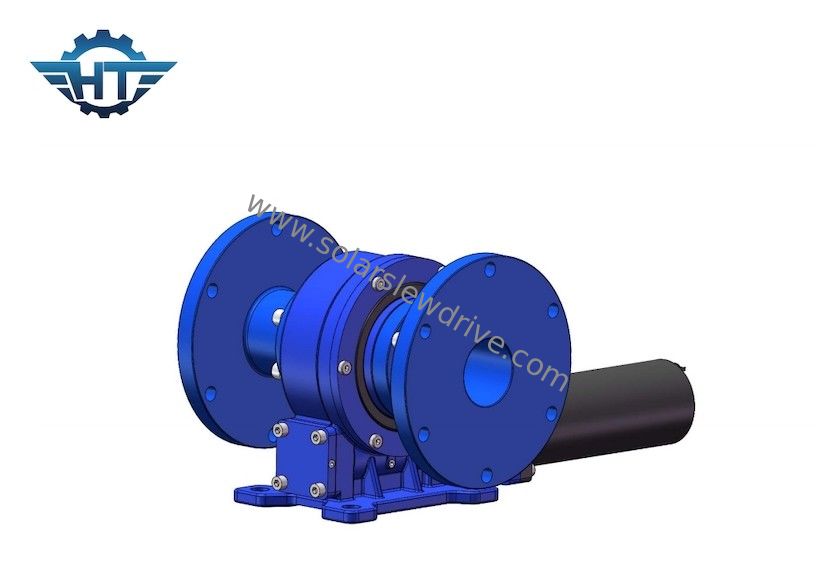

Created with Pixso. ট্র্যাকিং সিস্টেমের জন্য খাম স্ব-লকিং ওয়ার্ম স্লিউ ড্রাইভ গিয়ারবক্স উল্লম্ব একক

ট্র্যাকিং সিস্টেমের জন্য খাম স্ব-লকিং ওয়ার্ম স্লিউ ড্রাইভ গিয়ারবক্স উল্লম্ব একক

ব্র্যান্ড নাম: HANGTUO
মডেল নম্বর: VE5
MOQ: 1 পিসি
দাম: 145~226 USD/PC
ডেলিভারি সময়: 15 ~ 30 দিন
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE, ISO9001
উপাদান:
QT
টাইপ:
উল্লম্ব একক Slewing ড্রাইভ
আবেদন:
সোলার ট্র্যাকিং সিস্টেম
ওয়ারেন্টি:
3~10 বছর
রঙ:
অনুরোধ হিসাবে
আকার:
5 ইঞ্চি
মোটর:
24v
বৈশিষ্ট্য:
স্ব-লকিং
প্যাকেজিং বিবরণ:
পাতলা পাতলা কাঠের বাক্স
যোগানের ক্ষমতা:
12000 পিসিএস/বছর
বিশেষভাবে তুলে ধরা:

খাম সেল্ফ লকিং ওয়ার্ম স্লিউ ড্রাইভ

,

ভার্টিক্যাল সিঙ্গেল সোলার স্লিউ ড্রাইভ

,

স্লিউ ড্রাইভ গিয়ারবক্স খাম

পণ্যের বিবরণ

​সোলার ট্র্যাকিং সিস্টেমের জন্য এনভেলপ সেলফ লকিং ওয়ার্ম সিউ ড্রাইভ গিয়ারবক্স



সেলফ লকিং ওয়ার্ম সিউ ড্রাইভ বিবরণ



আবদ্ধ, সেলফ-লকিং ওয়ার্ম সিউ ড্রাইভ হল একটি কমপ্যাক্ট, সমন্বিত রিডাকশন ইউনিট যা বিশেষভাবে সোলার ট্র্যাকিং সিস্টেমে ঘূর্ণন গতির নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। এটি একটি হার্ডেনড ওয়ার্ম গিয়ার সেট, একটি প্রিসিশন সিউইং বিয়ারিং এবং একটি মজবুত, আবদ্ধ হাউজিংকে একত্রিত করে—একটি ড্রাইভ মোটর অন্তর্ভুক্ত করার বিকল্প সহ—একটি নির্ভরযোগ্য ট্রান্সমিশন ইউনিট তৈরি করার জন্য।



প্রচলিত গিয়ার রিডিউসারগুলির বিপরীতে, বিল্ট-ইন সিউইং বিয়ারিং একই সাথে অক্ষীয় বল, রেডিয়াল বল এবং টিল্টিং মোমেন্ট সহ্য করতে পারে। এটি কমপ্যাক্ট ইউনিটকে জটিল সিস্টেমগুলির প্রতিস্থাপন করতে দেয় যা অন্যথায় একাধিক স্বাধীন বিয়ারিং এবং ট্রান্সমিশন উপাদানের প্রয়োজন হবে। অপারেশনের সময়, ওয়ার্ম সিউইং গিয়ার চালায়, মসৃণ, নিয়ন্ত্রিত এবং সুনির্দিষ্ট ঘূর্ণন সক্ষম করে। ওয়ার্ম গিয়ার সেটের জ্যামিতি একটি সেলফ-লকিং ফাংশনও সরবরাহ করে, যা আউটপুটকে মোটরের ব্রেক-এর উপর সম্পূর্ণ নির্ভরতা ছাড়াই বিপরীত দিকে ঘোরানো থেকে প্রতিরোধ করে।



একক-অক্ষ এবং দ্বৈত-অক্ষ সোলার ট্র্যাকিং সিস্টেমের জন্য প্রকৌশল করা হয়েছে, এই ড্রাইভটি নিশ্চিত করে যে ফটোভোলটাইক প্যানেলগুলি তাদের উদ্দিষ্ট অবস্থান বজায় রাখে—এমনকি বাতাসের চাপ, মাধ্যাকর্ষণ বা গতিশীল লোডের সম্মুখীন হলেও—পরিবর্তিত সূর্যালোক অবস্থার উপর ভিত্তি করে অবিচ্ছিন্ন সমন্বয়ের অনুমতি দেয়। এর সিল করা নকশা ধুলো, আর্দ্রতা এবং কঠোর বহিরঙ্গন পরিবেশ থেকে অভ্যন্তরীণ উপাদানগুলিকে রক্ষা করে, যার ফলে পরিষেবার জীবন দীর্ঘায়িত হয় এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস পায়।



৩ ইঞ্চি থেকে ২৫ ইঞ্চি পর্যন্ত আকারের মধ্যে উপলব্ধ, এই পণ্য সিরিজটি আবাসিক, বাণিজ্যিক, কৃষি এবং ইউটিলিটি-স্কেল ফটোভোলটাইক প্রকল্পগুলির জন্য উপযুক্ত। নির্দিষ্ট ট্র্যাকিং নিয়ন্ত্রণ প্রয়োজনীয়তার উপর নির্ভর করে, ইউনিটটি বিভিন্ন ড্রাইভ বিকল্পগুলির সাথে কনফিগার করা যেতে পারে, যার মধ্যে হাইড্রোলিক মোটর, স্টেপার মোটর, সার্ভো মোটর বা স্ট্যান্ডার্ড বৈদ্যুতিক মোটর অন্তর্ভুক্ত। এই অত্যন্ত বহুমুখী সিউ ড্রাইভ প্ল্যাটফর্মটি সামুদ্রিক সরঞ্জাম, নির্মাণ যন্ত্রপাতি, হালকা শিল্প যন্ত্রপাতি, ধাতব সরঞ্জাম, চিকিৎসা ডিভাইস এবং অন্যান্য শিল্প খাতেও ব্যাপকভাবে ব্যবহৃত হয়।



উল্লম্ব সিউ ড্রাইভ পারফরম্যান্স প্যারামিটার



মডেল অনুপাত রেটেড আউটপুট টর্ক টিল্টিং টর্ক অক্ষীয় লোড রেডিয়াল লোড হোল্ডিং টর্ক দক্ষতা নির্ভুলতা সেলফ-লকিং ওজন
N.m N.m kN kN N.m ডিগ্রী হ্যাঁ কেজি
৩" ৩১:১ ৩০০ ১৫০০ ৩.৬ ১৫ ৭০০০ ৪০% ≤০.১ হ্যাঁ ১৩কেজি
৫" ৩৭:১ ৬৩৭.৫ ৫০০০ ১৬ ২৭ ৯২০০ ৪০% ≤০.১ হ্যাঁ ১৮কেজি
৭" ৫৭:১ ১৭৫০ ৭০০০ ৩৪ ৫৮ ১৩২০০ ৪০% ≤০.১ হ্যাঁ ২৮কেজি
৮" ৫১:১ ২২৫০ ১১২০০ ৫০ ৮০ ২০৪০০ ৪০% ≤০.১ হ্যাঁ ৩৫কেজি
৯" ৬১:১ ৪৩০০ ১৬০০০ ৬০ ১৩০ ২৭২০০ ৪০% ≤০.১ হ্যাঁ ৫১কেজি
১২" ৭৮:১ ৫৬০০ ২৫০০০ ৭৭ ১৯০ ৪০৫৬০ ৪০% ≤০.১ হ্যাঁ ৬১কেজি
১৪" ৮৫:১ ৬৭৫০ ৪৮০০০ ১১০ ২৩০ ৪৪২০০ ৪০% ≤০.১ হ্যাঁ ৭৮ কেজি
১৭" ১০২:১ ৯৪৬০ ৬৭০০০ ১৪২ ৩৯০ ৫৩০৪০ ৪০% ≤০.১ হ্যাঁ ১০৫ কেজি
২১" ১২৫:১ ১৬০০০ ৮৯০০০ ৩৩৭ ৬৪০ ৬৫০০০ ৪০% ≤০.১ হ্যাঁ ১৮৫ কেজি
২৫" ১৫০:১ ২১৪৫০ ১১২০০০ ৪৭৬ ৯৫০ ৮৯০০০ ৪০% ≤০.১ হ্যাঁ ২৪৪ কেজি



মূল বৈশিষ্ট্য



অপারেশনাল সুরক্ষার জন্য সেলফ-লকিং আউটপুট

একটি সেলফ-লকিং ওয়ার্ম গিয়ার মেকানিজম দিয়ে সজ্জিত, ইউনিটটি কার্যকরভাবে লোডকে গিয়ারবক্সকে ব্যাক-ড্রাইভ করা থেকে প্রতিরোধ করে। এই বৈশিষ্ট্যটি পাওয়ার বিভ্রাট, জরুরি শাটডাউন বা উচ্চ-বাতাসের ঘটনার সময় পজিশনাল স্থিতিশীলতা নিশ্চিত করে, বাহ্যিক ব্রেকিং সিস্টেমের উপর নির্ভরতা হ্রাস করে।



উচ্চ টিল্টিং মোমেন্ট এবং লোড-বহন ক্ষমতা

সমন্বিত সিউইং বিয়ারিং একই সাথে অক্ষীয় বল, রেডিয়াল বল এবং টিল্টিং মোমেন্ট সহ্য করতে পারে। এটি ড্রাইভটিকে ক্যান্টিলিভার্ড সোলার প্যানেল, দীর্ঘ-সারি ফটোভোলটাইক (পিভি) ট্র্যাকিং সিস্টেম এবং অসম বা পরিবর্তনশীল বাতাসের লোডের অধীন ইনস্টলেশনের জন্য আদর্শ করে তোলে।



সঠিক সৌর পজিশনিং

≤০.১° পজিশনিং নির্ভুলতার সাথে, ড্রাইভটি সামঞ্জস্যপূর্ণ এবং পুনরাবৃত্তিযোগ্য ট্র্যাকিং গতি নিশ্চিত করে। ফাইন-অ্যাডজাস্টমেন্ট ক্ষমতা সোলার প্যানেলের জন্য সর্বোত্তম অ্যালাইনমেন্ট কোণ বজায় রাখতে সাহায্য করে, যার ফলে ট্র্যাকিং সিস্টেমের সামগ্রিক নির্ভরযোগ্যতা বৃদ্ধি পায়।



সমন্বিত, কমপ্যাক্ট ডিজাইন

সিউইং বিয়ারিং এবং ওয়ার্ম গিয়ারবক্স একটি একক, কমপ্যাক্ট ইউনিটে একত্রিত করা হয়। উপাদানের সংখ্যা হ্রাস করা ইনস্টলেশন প্রক্রিয়াটিকে সহজ করে এবং ট্র্যাকিং সিস্টেম কাঠামোর মধ্যে মূল্যবান স্থান বাঁচায়।



বিভিন্ন মোটর প্রকারের সাথে সামঞ্জস্যতা

ইনপুট সাইড হাইড্রোলিক মোটর, স্টেপার মোটর, সার্ভো মোটর বা স্ট্যান্ডার্ড বৈদ্যুতিক মোটরের সাথে সামঞ্জস্যপূর্ণ। এই নমনীয়তা একটি একক বেস ড্রাইভ প্ল্যাটফর্মকে বিভিন্ন নিয়ন্ত্রণ ব্যবস্থা এবং প্রকল্প কনফিগারেশন সমর্থন করার অনুমতি দেয়।



সম্পূর্ণ আবদ্ধ কাঠামো কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা সহ

সিল করা হাউজিং বাহ্যিক দূষকগুলির প্রবেশ রোধ করে এবং নিশ্চিত করে যে লুব্রিকেন্ট আবদ্ধ থাকে। এক্সটিরিয়ারে একটি টেকসই, আবহাওয়া-প্রতিরোধী আবরণ রয়েছে—RAL 9006-এ প্রমিত, অনুরোধে অন্যান্য RAL রঙ উপলব্ধ।



স্পেসিফিকেশনের বিস্তৃত পরিসর

৩ ইঞ্চি থেকে ২৫ ইঞ্চি পর্যন্ত আকারের মধ্যে উপলব্ধ, সিরিজটি টর্ক, লোড এবং মাউন্টিং প্রয়োজনীয়তার একটি বিস্তৃত বর্ণালীকে সামঞ্জস্য করে। এই ইউনিটগুলি ছোট-মাপের ডিস্ট্রিবিউটেড সোলার ট্র্যাকিং সিস্টেম থেকে শুরু করে বড়-মাপের ইউটিলিটি-গ্রেড পিভি প্রকল্পগুলির জন্য উপযুক্ত।



কেন এই সেলফ-লকিং ওয়ার্ম গিয়ার সিউইং ড্রাইভ বেছে নেবেন?



বাতাস এবং বিপরীত লোডের অধীনে স্থিতিশীল হোল্ডিং পারফরম্যান্স প্রদান করে
অক্ষীয়, রেডিয়াল এবং টিল্টিং মোমেন্ট লোড-বহন ক্ষমতা একত্রিত করে
দীর্ঘমেয়াদী বহিরঙ্গন ব্যবহারের জন্য উপযুক্ত
উচ্চ পুনরাবৃত্তিযোগ্যতার সাথে সঠিক পজিশনিং অফার করে
মোটরের বিস্তৃত পরিসরের সাথে সামঞ্জস্যপূর্ণ
RAL 9006 ফিনিশের সাথে স্ট্যান্ডার্ড আসে; কাস্টম রঙও উপলব্ধ
বিভিন্ন শ্রেণীর ট্র্যাকিং সিস্টেমের জন্য উপযুক্ত বিভিন্ন স্পেসিফিকেশনে উপলব্ধ
ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজ



নির্বাচন গাইড



একটি মডেল নির্বাচন করার সময়, অনুগ্রহ করে নিম্নলিখিত বিষয়গুলি বিবেচনা করুন:
প্রয়োজনীয় আউটপুট টর্ক এবং হোল্ডিং টর্ক
সর্বোচ্চ অক্ষীয় এবং রেডিয়াল লোড
বাতাসের লোড এবং ফটোভোলটাইক (পিভি) প্যানেলের জ্যামিতি থেকে উদ্ভূত সর্বোচ্চ টিল্টিং মোমেন্ট
প্রয়োজনীয় ট্র্যাকিং গতি এবং পজিশনিং নির্ভুলতা
মোটরের ধরণ, ভোল্টেজ এবং নিয়ন্ত্রণ পদ্ধতি
অপারেটিং তাপমাত্রা এবং পরিবেশগত এক্সপোজার পরিস্থিতি
মাউন্টিং ওরিয়েন্টেশন এবং ডিউটি ​​সাইকেল (লোড সাইকেল)
প্রত্যাশিত পরিষেবা জীবন এবং রক্ষণাবেক্ষণের ব্যবধান
আমরা আপনার প্রকৃত লোড স্পেকট্রাম এবং ট্র্যাকিং অপারেটিং শর্তাবলী সরবরাহ করার সুপারিশ করি যাতে আপনার নির্দিষ্ট প্রয়োজনীয়তার উপর ভিত্তি করে সর্বোত্তম মডেল নির্ধারণ করা যায়।



প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী



একটি সেলফ-লকিং ওয়ার্ম গিয়ার সিউইং ড্রাইভ কী?

একটি সেলফ-লকিং ওয়ার্ম গিয়ার সিউইং ড্রাইভ হল একটি রোটরি রিডাকশন ইউনিট যা একটি ওয়ার্ম গিয়ার মেকানিজম ব্যবহার করে। এটি মোটর বন্ধ হয়ে যাওয়ার পরে আউটপুট সাইডকে বিপরীত দিকে ঘোরানো থেকে কার্যকরভাবে প্রতিরোধ করে। এটি এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে মোটর বন্ধ হওয়ার পরে একটি লোডকে একটি নির্দিষ্ট অবস্থানে ধরে রাখতে হয়।



এই সিউইং ড্রাইভ কি সোলার ট্র্যাকিং সিস্টেমের জন্য উপযুক্ত?

হ্যাঁ। এটি একক-অক্ষ এবং দ্বৈত-অক্ষ উভয় সোলার ট্র্যাকিং সিস্টেমের জন্য অত্যন্ত উপযুক্ত, কারণ এটি একটি একক, কমপ্যাক্ট ইউনিটে ঘূর্ণন, লোড সমর্থন এবং পজিশন-হোল্ডিং ফাংশনগুলিকে একীভূত করে।


বিভিন্ন ধরণের মোটর ব্যবহার করা যেতে পারে?

হ্যাঁ। আপনার নিয়ন্ত্রণ ব্যবস্থা এবং ইনস্টলেশন প্রয়োজনীয়তার উপর নির্ভর করে, ড্রাইভটি হাইড্রোলিক মোটর, স্টেপার মোটর, সার্ভো মোটর বা স্ট্যান্ডার্ড বৈদ্যুতিক মোটরের সাথে যুক্ত করা যেতে পারে।


একটি টিল্টিং মোমেন্ট কী?

একটি টিল্টিং মোমেন্ট হল একটি ওভারটার্নিং লোড যা একটি সিউইং ড্রাইভ সহ্য করতে পারে। সোলার ট্র্যাকিং সিস্টেমের প্রেক্ষাপটে, এটি বাতাসের চাপ, পিভি প্যানেলের মাত্রা, সাপোর্ট আর্মের দৈর্ঘ্য এবং মাধ্যাকর্ষণ কেন্দ্রের অবস্থানের মতো কারণগুলির দ্বারা প্রভাবিত হয়।


হাউজিংয়ের রঙ কি কাস্টমাইজ করা যায়?

হ্যাঁ। স্ট্যান্ডার্ড রঙ হল RAL 9006; নির্দিষ্ট প্রকল্পের জন্য অন্যান্য RAL স্ট্যান্ডার্ড রঙও উপলব্ধ।


সঠিক মডেলটি কীভাবে নির্বাচন করবেন?

নির্বাচন আউটপুট টর্ক, হোল্ডিং টর্ক, অক্ষীয় এবং রেডিয়াল লোড, টিল্টিং মোমেন্ট, ঘূর্ণন গতি, ডিউটি ​​সাইকেল এবং পরিবেশগত অবস্থার উপর ভিত্তি করে হওয়া উচিত। মডেল চূড়ান্ত করার আগে অ্যাপ্লিকেশনের ডেটা সাবধানে মূল্যায়ন করা উচিত।



আমাদের সাথে যোগাযোগ করুন।



অনুগ্রহ করে আপনার সোলার ট্র্যাকারের মাত্রা, অপারেটিং লোড, ট্র্যাকিং গতি এবং মোটরের প্রয়োজনীয়তা আমাদের সরবরাহ করুন। আমাদের ইঞ্জিনিয়ারিং টিম আপনার প্রকল্পের জন্য একটি সেলফ-লকিং ওয়ার্ম গিয়ার সিউইং ড্রাইভ নির্বাচন বা কাস্টমাইজ করতে সহায়তা করবে।
