উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SDE7" |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 280~330/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
মডেল: | 7 ইঞ্চি | গিয়ার অনুপাত: | 57:1 |
---|---|---|---|
দক্ষতা: | 40% | সুনির্দিষ্ট: | ≤ ০.১ |
ড্রাইভার: | বৈদ্যুতিক মটর | টাইপ: | দ্বৈত অক্ষ |
আবেদন: | উচ্চ প্রেসিশন পিভি ট্র্যাকিং সিস্টেম | রঙ: | অনুরোধ হিসাবে |
লক্ষণীয় করা: | ডুয়াল অ্যাক্সিস ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ পিভি ট্র্যাকিং সিস্টেম,হাই প্রেসিশান ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ |

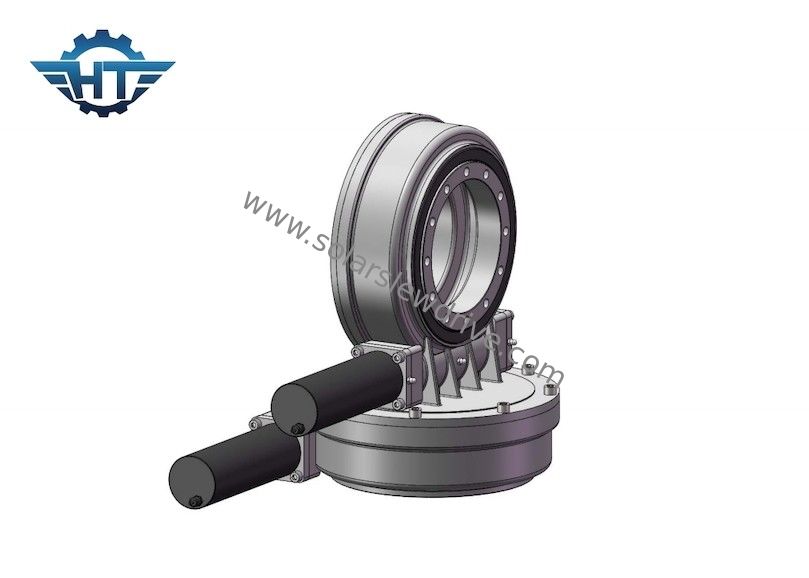

উচ্চ প্রেসিশন পিভি ট্র্যাকিং সিস্টেমের জন্য আইপি66 ডুয়াল অ্যাক্সিস সোলার ওয়ার্ম গিয়ার স্লিউইং ড্রাইভ
ডুয়াল অ্যাক্সিস সোলার ওয়ার্ম গিয়ার স্লিউইং ড্রাইভের বিবরণ
স্লিউইং ড্রাইভটি একটি গিয়ারবক্স যা নিরাপদে রেডিয়াল এবং অক্ষীয় লোড ধরে রাখতে পারে, পাশাপাশি ঘূর্ণনের জন্য একটি টর্ক প্রেরণ করতে পারে।ঘূর্ণন একক অক্ষে বা একাধিক অক্ষে একসাথে হতে পারে।স্লুইং ড্রাইভগুলি গিয়ারিং, বিয়ারিং, সিল, হাউজিং, মোটর এবং অন্যান্য সহায়ক উপাদান তৈরি করে এবং একটি সমাপ্ত গিয়ারবক্সে একত্রিত করে তৈরি করা হয়।স্লিউইং বিয়ারিংকে এর মূল উপাদান হিসাবে গ্রহণ করে, স্লিউইং ড্রাইভ একই সাথে অক্ষীয় বল, রেডিয়াল বল এবং টিল্টিং মোমেন্ট সহ্য করতে পারে।বৈদ্যুতিক এবং গ্রহের গিয়ারবক্সগুলি গ্রাহকের প্রয়োজনীয়তা অনুসারে ডিজাইন করা যেতে পারে।স্লিউইং ড্রাইভের সুবিধাগুলির মধ্যে স্থান সংরক্ষণ, একটি কমপ্যাক্ট ডিজাইনে সর্বাধিক লোড ক্ষমতা, ব্যাপক আয়ুষ্কাল এবং কম রক্ষণাবেক্ষণের খরচ রয়েছে।অ্যাপ্লিকেশন: ট্রেলার, সমস্ত ধরণের ক্রেন, এরিয়াল ওয়ার্কিং প্ল্যাটফর্ম, সোলার ট্র্যাকিং সিস্টেম এবং বায়ু শক্তি সিস্টেম।
VE6 ওয়ার্ম গিয়ার স্লিউইং ড্রাইভ হল উচ্চ ট্রান্সমিশন সহ একটি কমপ্যাক্ট সলিউশন, যাতে বাহ্যিক গিয়ার সহ একটি স্লিউইং রিং থাকে, একটি সংলগ্ন গিয়ারড ওয়ার্ম শ্যাফ্টের সাথে মিলিত হয়।স্ব-লকিং গিয়ারসেট দ্বারা, ড্রাইভিং ইঞ্জিনে কোনও বিরতির প্রয়োজন নেই।সরাসরি মাউন্ট করা প্ল্যানেটারি গিয়ার মোটর সহ উপলব্ধ।ওয়ার্ম ড্রাইভ—ওয়ার্ম গিয়ার ড্রাইভের উচ্চ পরিধান-প্রতিরোধ, যা স্থিতিশীলতা এবং নির্ভরযোগ্যতার ভাল কার্যকারিতা সহ শক্তিশালী আউটপুট টর্ক এবং টিল্টিং মোমেন্ট টর্ক লোড করতে পারে।ওয়ার্ম ড্রাইভ উচ্চতর ট্র্যাকিং সুনির্দিষ্ট ক্ষেত্রের জন্য উপলব্ধ।
VE স্লিউ ড্রাইভের ডেটা শীট
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
অ্যাপ্লিকেশন
সোলার ট্র্যাকার, উইন্ড টারবাইন, ট্রাক ক্রেন, ম্যান লিফট, ইউটিলিটি ইকুইপমেন্ট, হাইড্রোলিক ইকুইপমেন্ট অ্যাটাচমেন্ট, অয়েল টুল ইকুইপমেন্ট, টায়ার হ্যান্ডলার, ডিগার, অটোমোটিভ লিফট এবং উইন্ড টারবাইন, ডিশ, স্যাটেলাইট অ্যান্টেনা ইত্যাদি অন্তর্ভুক্ত করুন।
