উদ্ভাবনী এবং খরচ-কার্যকর Slewing ড্রাইভ প্রদান
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | HangTuo |
| সাক্ষ্যদান: | CE, ISO9001 |
| মডেল নম্বার: | VE7" |
| ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
|---|---|
| মূল্য: | USD 280~504 / pc |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
| ডেলিভারি সময়: | 15 ~ 45 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
| উপাদান: | 50Mn, 42CrMo | মডেল: | VE7" |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | রেট আউটপুট টর্ক: | 1750 Nm |
| জিভ ধরে: | 13200 Nm | কাত টর্ক: | 7000 Nm |
| দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| লক্ষণীয় করা: | উল্লম্ব একক অক্ষ স্লুইং ড্রাইভ,1750 Nm সৌর স্লিউইং ড্রাইভ,সান ট্র্যাকিং প্যানেল মাউন্টিং স্লুইং ড্রাইভ |
||

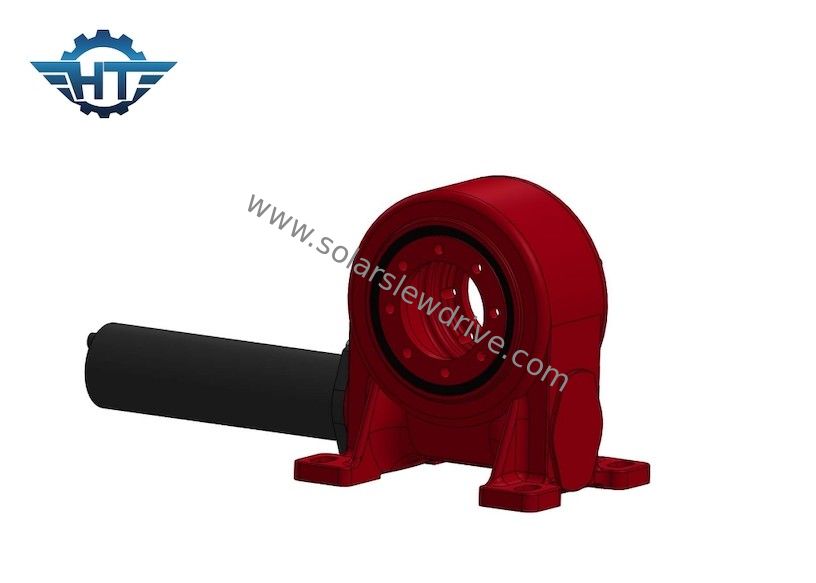

সান ট্র্যাকিং সোলার প্যানেল মাউন্টিং ট্র্যাকিং সিস্টেমের জন্য উল্লম্ব একক অক্ষ স্লিউইং ড্রাইভ
উল্লম্ব একক অক্ষ Slewing ড্রাইভ বিবরণ
1. একটি বড় ট্রান্সমিশন অনুপাত পাওয়া যেতে পারে, যা স্তব্ধ শ্যাফ্ট হেলিকাল গিয়ার মেকানিজমের তুলনায় আরও কমপ্যাক্ট।
2. দুটি চাকার মেশিং দাঁতের পৃষ্ঠগুলি লাইনের সংস্পর্শে রয়েছে এবং এর ভারবহন ক্ষমতা স্তম্ভিত শ্যাফ্ট হেলিকাল গিয়ার মেকানিজমের তুলনায় অনেক বেশি।
3. ওয়ার্ম গিয়ার স্লিউইং ড্রাইভটি স্ক্রু ড্রাইভের সমতুল্য, যা একটি মাল্টি-টুথ মেশিং ড্রাইভ, তাই ড্রাইভটি স্থিতিশীল এবং শব্দ ছোট।
4. এটি স্ব-লকিং।যখন কৃমির সীসা কোণ মেশিং গিয়ার দাঁতের মধ্যে সমতুল্য ঘর্ষণ কোণের চেয়ে কম হয়, তখন প্রক্রিয়াটির স্ব-লক করার বৈশিষ্ট্য থাকে এবং এটি বিপরীত স্ব-লকিং অর্জন করতে পারে, অর্থাৎ, কেবল কীটটি কীটটিকে চালাতে পারে, কিন্তু কীট নয়। .যেমন এর ভারী যন্ত্রপাতিতে ব্যবহৃত স্ব-লকিং ওয়ার্ম প্রক্রিয়া, এর বিপরীত স্ব-লকিং নিরাপত্তা সুরক্ষায় ভূমিকা পালন করতে পারে।
প্রযুক্তিগত তথ্য
| মডেল | অনুপাত | রেট আউটপুট টর্ক | কাত টর্ক | অক্ষীয় লোড | রেডিয়াল লোড | জিভ ধরে | দক্ষতা | যথার্থতা | স্ব-লকিং | ওজন |
| Nm | Nm | kN | kN | Nm | ডিগ্রী | হ্যাঁ | কেজি | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | হ্যাঁ | 13 কেজি |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | হ্যাঁ | 18 কেজি |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | হ্যাঁ | 28 কেজি |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | হ্যাঁ | 35 কেজি |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | হ্যাঁ | 51 কেজি |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | হ্যাঁ | 61 কেজি |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | হ্যাঁ | 78 কেজি |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | হ্যাঁ | 105 কেজি |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | হ্যাঁ | 185 কেজি |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | হ্যাঁ | 244 কেজি |
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
