উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SE3" |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 100~1100/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
গিয়ার অনুপাত: | 31:1 | বৈশিষ্ট্য রক্ষা করুন: | IP66 |
---|---|---|---|
সাধারণ আউটপুট টর্ক: | 533 Nm | উৎপত্তি স্থল: | চাংঝো, চীন |
জিভ ধরে: | 7000 Nm | কাত টর্ক: | 744 Nm |
রেট আউটপুট টর্ক: | 0.065 RPM | ব্যবহার: | সোলার ট্র্যাকার |
লক্ষণীয় করা: | ওয়ার্ম গিয়ার ছোট আকারের স্লুইং রিং বিয়ারিং,0.065 RPM স্লিউইং রিং বিয়ারিং,লিঙ্কেজ সোলার ট্র্যাকিং স্লিউইং রিং বিয়ারিং |

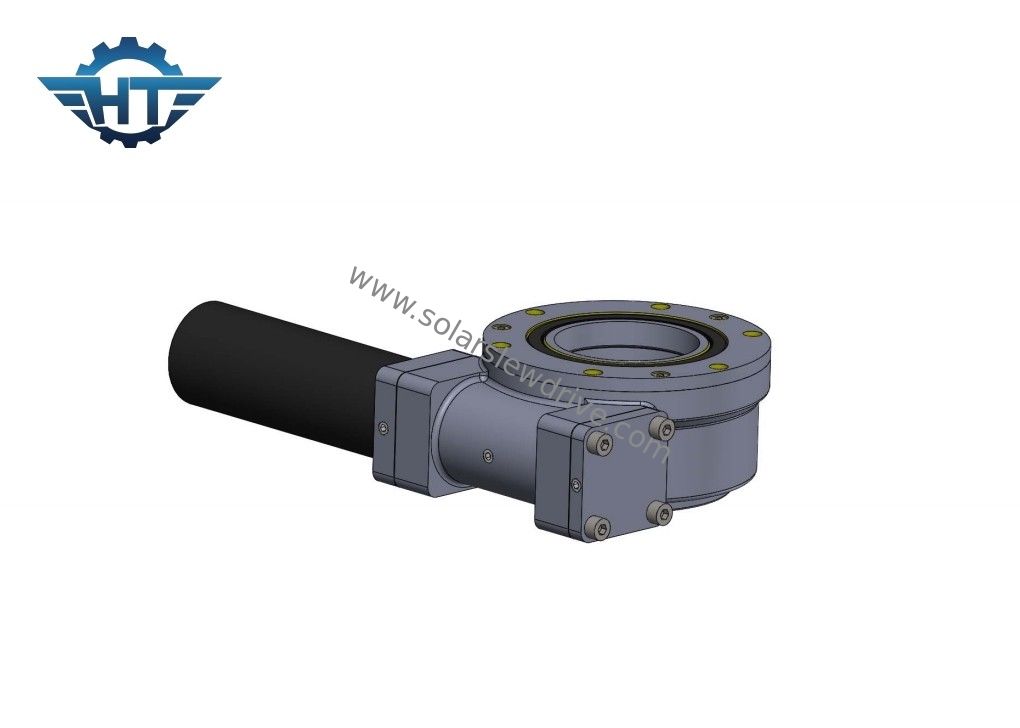

লিংকেজ সোলার ট্র্যাকিং সিস্টেমের জন্য ওয়ার্ম গিয়ার ছোট আকারের স্লিউইং রিং বিয়ারিং
ছোট আকার Slewing রিং বিয়ারিংবর্ণনা
রোটারি রিডুসার হল একটি পূর্ণ-বৃত্ত ঘূর্ণমান হ্রাস ট্রান্সমিশন মেকানিজম যা ড্রাইভিং পাওয়ার সোর্সকে একীভূত করে।এটি একটি ট্রান্সমিশন অনুসরণকারী এবং একটি প্রক্রিয়া সংযুক্তি হিসাবে একটি slewing বিয়ারিং ব্যবহার করে।ড্রাইভিং সোর্স এবং কেসিং এবং অন্যান্য রিং উভয়ই ট্রান্সমিশন ফলোয়ার এবং চালিত কাজের অংশের সংযোগ বেস হিসাবে ব্যবহৃত হয়, যাতে স্লিউইং বিয়ারিং নিজেই একটি পূর্ণ-পরিধি স্লিউইং সংযোগ, এবং ড্রাইভিং পাওয়ার উত্স এবং প্রধান ট্রান্সমিশন অংশগুলি এটিকে একটি সার্বজনীন মন্থর সংক্রমণ প্রক্রিয়া তৈরি করে যা ঘূর্ণন, হ্রাস এবং ড্রাইভিং এর ফাংশনগুলিকে একীভূত করে এবং একই সাথে একটি সাধারণ কাঠামো রয়েছে এবং এটি উত্পাদন এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।
SE Slew Ring Drive-এর পরামিতি
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হ্যাঁ | 6 |
৩" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | হ্যাঁ | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হ্যাঁ | 12 |
৭” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | হ্যাঁ | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | হ্যাঁ | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হ্যাঁ | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | হ্যাঁ | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | হ্যাঁ | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | হ্যাঁ | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | হ্যাঁ | 204 |
সুবিধা
1. ঘূর্ণন অর্জনের জন্য একটি ওয়ার্ম গিয়ার নিযুক্ত করুন, যা গতিতে ধীর কিন্তু একটি ইনপুট টর্ককে অনেক বেশি অনুপাতে বড় করতে পারে এবং উচ্চ টর্কের প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়
2. বদ্ধ নকশা, IP66 সুরক্ষা গ্রেড যা বন্দর, খনির ইত্যাদির মতো বহিরঙ্গন কঠোর অবস্থার জন্য উপযুক্ত।
3. স্ব-লক বৈশিষ্ট্য যা এটি একটি নিরাপত্তা অংশ
4. বড় ট্রান্সমিশন গিয়ার রেশিও অর্জন করতে বিভিন্ন গিয়ার মোটর সংযুক্ত করতে পারে, এইভাবে পুরো ইউনিটকে উচ্চ টর্ক সহ কম গতি দেয়
