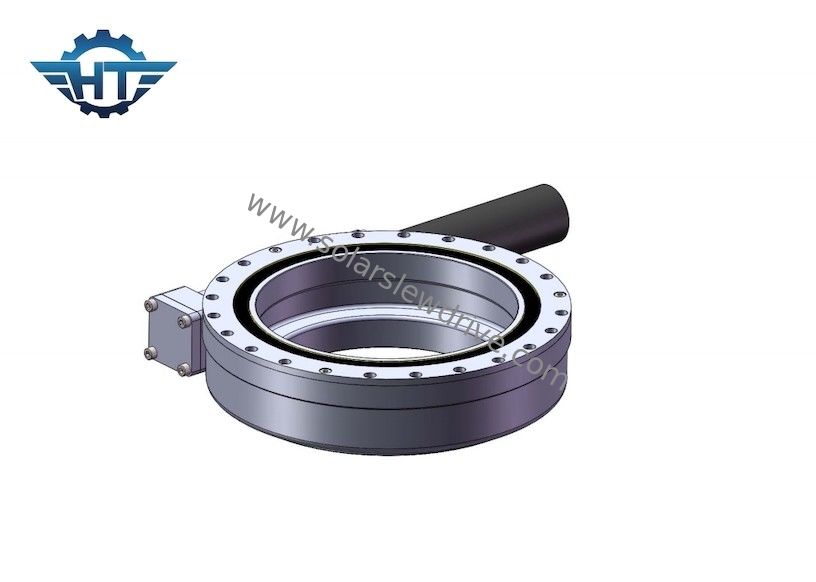

পিভি মাউন্টিং ট্র্যাকিং সিস্টেমের জন্য SE3 ছোট সোলার ওয়ার্ম গিয়ার স্লিউইং ড্রাইভ

Name: পিভি মাউন্টিং ট্র্যাকিং সিস্টেমের জন্য SE3 ছোট সোলার ওয়ার্ম গিয়ার স্লিউইং ড্রাইভ
Brand: HangTuo
SKU: SE3“
Price: 100 USD
Availability: InStock
Rating: 4.9 (164 reviews)
ISBN: 28333088

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	HangTuo
সাক্ষ্যদান:	CE, ISO9001
মডেল নম্বার:	SE3“

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 টুকরা
মূল্য:	USD 100~1100/ pc
প্যাকেজিং বিবরণ:	পাতলা পাতলা কাঠের বাক্স
ডেলিভারি সময়:	15 ~ 45 দিন
পরিশোধের শর্ত:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা:	প্রতি মাসে 2000 পিসি

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

গিয়ার অনুপাত:	31:1	সাধারণ আউটপুট টর্ক:	533 Nm
উৎপত্তি স্থল:	চাংঝো, চীন	জিভ ধরে:	7000 Nm
কাত টর্ক:	744 Nm	রেট আউটপুট টর্ক:	0.065 RPM
ব্যবহার:	সোলার ট্র্যাকার	বৈশিষ্ট্য রক্ষা করুন:	IP66
লক্ষণীয় করা:	SE3 সোলার ওয়ার্ম গিয়ার স্লিউইং ড্রাইভ , 7000 Nm সোলার ওয়ার্ম গিয়ার স্লিউ ড্রাইভ , সোলার ট্র্যাকিং সিস্টেম গিয়ার স্লিউ ড্রাইভ

পিভি মাউন্টিং ট্র্যাকিং সিস্টেমের জন্য SE3 ছোট সোলার ওয়ার্ম গিয়ার স্লিউইং ড্রাইভ

ওয়ার্ম গিয়ার স্লিউইং ড্রাইভডিবর্ণনা

Changzhou Hangtuo এর কমপ্যাক্ট ওয়ার্ম ড্রাইভ এর উচ্চ শক্তি ঘনত্বের জন্য পরিচিত।ওয়ার্ম ড্রাইভ স্লিউইং রিংয়ে টর্কের সংক্রমণ নিশ্চিত করে।এই নকশাটি বিশেষভাবে উচ্চ শক্তি এবং সীমিত স্থান সহ অ্যাপ্লিকেশনের জন্য উপযুক্ত, যেমন ক্রেন এবং ভারী যানবাহনের চ্যাসিসের জন্য স্টিয়ারিং গিয়ারবক্স, ক্রেন লোড করা, নির্মাণ এবং কৃষি ও বনায়ন যন্ত্রপাতি।

SE অনুভূমিক Slewing ড্রাইভের পরামিতি

মডেল	অনুপাত	রেট আউটপুট টর্ক	কাত টর্ক	জিভ ধরে	অক্ষীয় লোড	রেডিয়াল লোড	দক্ষতা	যথার্থতা	স্ব-লকিং	ওজন
মডেল	অনুপাত	Nm	Nm	Nm	kN	kN	দক্ষতা	ডিগ্রী	হ্যাঁ	কেজি
1"	31:1	400	1000	1800	22	12	40%	≤0.1	হ্যাঁ	6
3"	31:1	300	1500	7000	30	15	40%	≤0.1	হ্যাঁ	9
5"	37:1	637.5	6000	9200	68	27	40%	≤0.1	হ্যাঁ	14
7"	57:1	1750	10500	13200	132	58	40%	≤0.1	হ্যাঁ	23
9"	61:1	4300	49900	30800	340	130	40%	≤0.1	হ্যাঁ	44
12"	78:1	5600	54400	40560	480	190	40%	≤0.1	হ্যাঁ	51
14"	85:1	6750	135000	44200	680	230	40%	≤0.1	হ্যাঁ	62
17"	102:1	9460	203000	53040	980	390	40%	≤0.1	হ্যাঁ	85
21"	125:1	16000	271000	65000	1600	640	40%	≤0.1	হ্যাঁ	141
25"	150:1	21450	346000	89000	2400	950	40%	≤0.1	হ্যাঁ	182

Slewing ড্রাইভ ডিসি মোটর

1. আউটপুট শ্যাফ্টের জন্য ডুয়াল সাপোর্টিং স্ট্রাকচার গ্রহণ করুন যাতে গিয়ারবক্সের সর্বোচ্চ টর্ক অনেক বেড়ে যায়।

2. সূর্যের চাকা এবং প্ল্যানেটারি হুইল স্প্লাইন দ্বারা সংযুক্ত থাকে যা গিয়ারবক্সের সর্বোচ্চ টর্ক বাড়ায় এবং জীবনকে দীর্ঘায়িত করে।

3. আমরা ইনপুট পর্যায়ে হেলিকাল গিয়ার ব্যবহার করি যা উচ্চ গতিতে মসৃণভাবে আওয়াজ কম করে।ভিতরের গিয়ার রিংটি আলাদা করা হয়েছে যাতে আমরা আরও অনুপাত তৈরি করতে পারি এবং নকশাটি নমনীয় হয়।গিয়ারবক্স এবং মোটর অক্ষীয় মধ্যে স্ক্রু দ্বারা একটি সীম ফিক্স দ্বারা অবস্থিত যা ম্যাচিং নির্ভুলতা বৃদ্ধি করে এবং শব্দ কমায়।

4. আমরা গ্রহের চাকার ভিতরে রোলিং পিন হোল্ডার ব্যবহার করি। আমরা স্লাইডিং গ্রাইন্ডিংয়ের পরিবর্তে রোলিং পিন গ্রাইন্ডিং ব্যবহার করি যাতে গিয়ারবক্সের আয়ু অনেক বেশি হয়।

5. ডবল সমর্থন কাঠামো;প্ল্যানেটারি গিয়ারের ভিতরের বোরে অভ্যন্তরীণ পিষে ভিতরের বোরের গোলাকারতা 0.003 মিমি থেকে কম করে; স্লাইডিংয়ের পরিবর্তে ঘূর্ণায়মান দ্বারা চলমান;HRC60 গিয়ার সারফেস নির্ভুলতা স্ক্র্যাপিং; এই সমস্ত প্রযুক্তি গ্রহণ করা সুপার শান্ত এবং স্থির অপারেটিং এবং 10000 ঘন্টার বেশি দীর্ঘ জীবনকাল নিশ্চিত করে।
