উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE7" |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 100~1600/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
উপাদান: | QT | মডেল: | VE7 ইঞ্চি |
---|---|---|---|
গিয়ার অনুপাত: | 57:1 | যথার্থতা: | ≤ 0.1 ডিগ্রি |
ড্রাইভার: | ডিসি মোটর | রঙ: | অনুরোধ হিসাবে |
জিভ ধরে: | 30800 Nm | প্যাকেজ: | পাতলা পাতলা কাঠের কেস |
লক্ষণীয় করা: | অনুভূমিক আওয়ারগ্লাস ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,ভিই 7 ইঞ্চি গিয়ার স্লিউ ড্রাইভ,পিভি প্যানেল ট্র্যাকিং সিস্টেম স্লিউ ড্রাইভ |

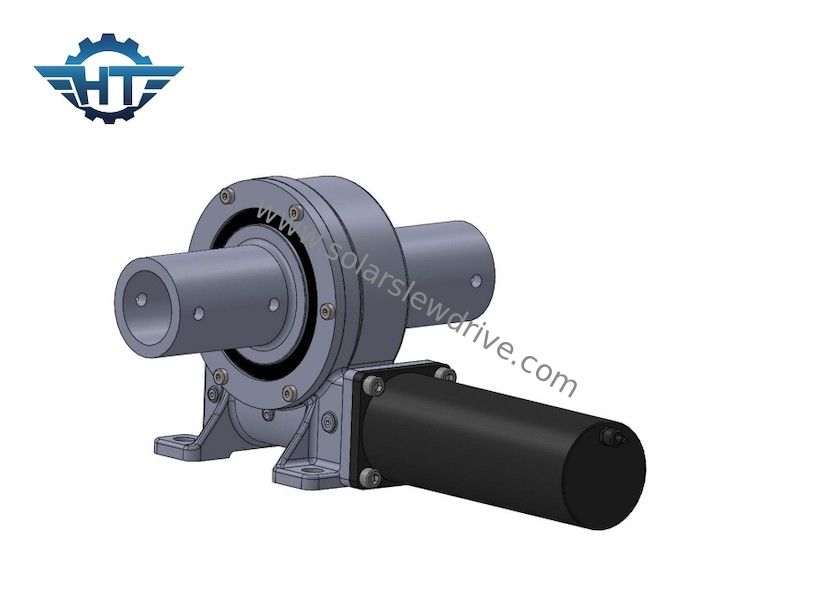

অনুভূমিক একক অক্ষ পিভি প্যানেল ট্র্যাকিং সিস্টেমের জন্য VE7 আওয়ারগ্লাস ওয়ার্ম গিয়ার স্লিউ ড্রাইভ
ওয়ার্ম গিয়ার স্লিউ ড্রাইভবর্ণনা
ড্রাইভকে দুটি প্রকারে ভাগ করা যেতে পারে: গিয়ার ড্রাইভ এবং ওয়ার্ম গিয়ার ড্রাইভ বিভিন্ন ট্রান্সমিশন ফর্ম অনুযায়ী, এবং দুটি প্রকারে বিভক্ত করা যেতে পারে: ওপেন টাইপ এবং ক্লোজড টাইপ ট্রান্সমিশনের বিভিন্ন বন্ধ ফর্ম অনুযায়ী।রোটারি ড্রাইভের সহজতম রূপটি খননকারী, টাওয়ার ক্রেন এবং অন্যান্য নির্মাণ যন্ত্রপাতিতে ব্যবহৃত হয়।পণ্যের ড্রাইভ টার্নটেবল হল রিডাকশন ট্রান্সমিশন চেইনের শেষ লিঙ্ক।এই রোটারি ড্রাইভটি একটি ওপেন গিয়ার ট্রান্সমিশন, এবং এর সামনের প্রান্তটি একটি প্ল্যানেটারি রিডুসার দিয়ে সজ্জিত করা দরকার যার পাওয়ার ইনপুট হিসাবে একটি বড় হ্রাস অনুপাত রয়েছে, তাই এটিকে শুধুমাত্র একটি রোটারি ড্রাইভ বলা যেতে পারে।ড্রাইভের প্রোটোটাইপ, এই জাতীয় পণ্যগুলির প্রয়োগের পরিসর প্রসারিত করার জন্য এবং পণ্যের ব্যবহার এবং রক্ষণাবেক্ষণের সুবিধার আরও উন্নতি করার জন্য, ইন্টিগ্রেটেড ওয়ার্ম গিয়ার এবং ওয়ার্ম ড্রাইভ সহ একটি রোটারি ড্রাইভ তৈরি করা হয়েছে।এই জাতীয় পণ্যগুলিতে প্রয়োগ করা হয়, এনভেলপিং ওয়ার্ম দিয়ে সজ্জিত রোটারি ড্রাইভ কেবল ড্রাইভিং টর্ক বাড়ায় না, তবে ড্রাইভিং নির্ভুলতাকে আরও উন্নত করে এবং ডিজিটালভাবে নিয়ন্ত্রণ করা যায়, তাই এটি সৌর এবং বায়ুতে ট্র্যাকিং এবং ফাইন-টিউনিং ডিভাইসে ব্যাপকভাবে ব্যবহৃত হয়। বিদ্যুৎ উৎপাদন সরঞ্জাম।এটি রোবট, রাডার, কম গতির ভারী-শুল্ক উত্তোলন, উত্তোলন সরঞ্জাম, নির্ভুল CNC টার্নটেবল এবং অন্যান্য পণ্যের ক্ষেত্রে ভাল প্রয়োগের ফলাফল রয়েছে।
VE সিরিজ Slewing ড্রাইভ প্রযুক্তিগত শীট
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | স্ব-লকিং | ওজন (কেজি) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | হ্যাঁ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | হ্যাঁ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | হ্যাঁ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | হ্যাঁ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | হ্যাঁ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | হ্যাঁ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | হ্যাঁ | ৮৮ |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | হ্যাঁ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | হ্যাঁ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | হ্যাঁ | 251 |
আবেদন
আমরা উচ্চ মানের স্লিউইং ড্রাইভ গবেষণা, বিকাশ এবং প্রয়োগ করতে প্রতিশ্রুতিবদ্ধ।আমরা অনুভূমিক একক অক্ষ, দ্বৈত-অক্ষ পিভি ট্র্যাকিং সিস্টেম, CSP, CPV সোলার ট্র্যাকিং ডিজাইনের জন্য নির্ভরযোগ্য যান্ত্রিক স্লিউইং ড্রাইভ সরবরাহ করি। আমাদের পেশাদার এবং উচ্চ-মানের পণ্যগুলিও এরিয়াল ওয়ার্কিং প্ল্যাটফর্ম, ট্রাক ক্রেন, কাঠের দখলে একটি স্থির সমাধান হিসাবে প্রয়োগ করা হবে। , ড্রিলিং রিগ, স্প্রে সরঞ্জাম, হাইড্রোলিক মডিউল গাড়ি, স্বয়ংক্রিয় সমাবেশ লাইন, বায়ু ইয়াও সিস্টেম, ইত্যাদি।
