| Brand Name: | HangTuo |
| Model Number: | VE3" |
| MOQ: | 1 টুকরা |
| মূল্য: | USD 330~450/ pc |
| Delivery Time: | 15 ~ 45 দিন |
| Payment Terms: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |

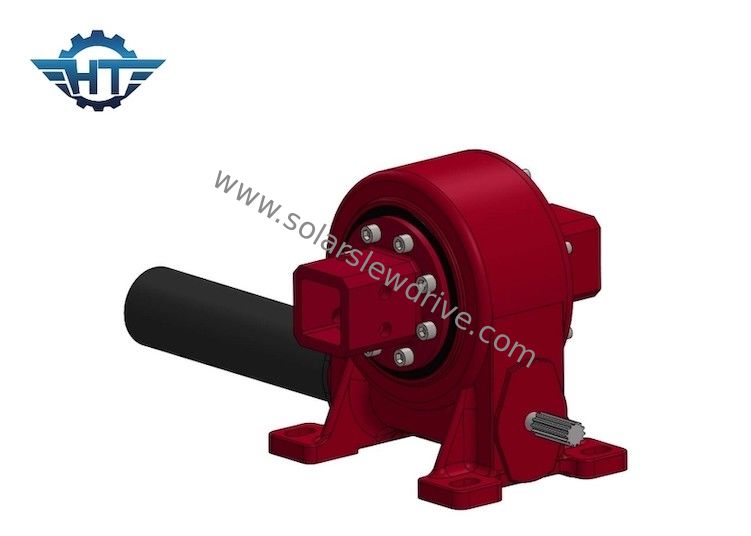

পিভি ট্র্যাকারদের জন্য উচ্চ প্রেসিশন সহ IP66 একক অক্ষ ঘূর্ণন স্লিউইং ড্রাইভ
একক অক্ষ ঘূর্ণন স্লিউইং ড্রাইভবর্ণনা
ঘূর্ণমান স্লিউইং ড্রাইভ পণ্য দুটি প্রকারে বিভক্ত করা যেতে পারে: বন্ধ অবস্থা অনুযায়ী খোলা টাইপ এবং বন্ধ টাইপ, এবং বিভিন্ন ট্রান্সমিশন ফর্ম অনুযায়ী গিয়ার টাইপ এবং ওয়ার্ম গিয়ার টাইপ বিভক্ত করা যেতে পারে।হ্যাংটুতে এই ধরনের পণ্য রয়েছে এবং ব্যবহারকারীদের তাদের নিজস্ব আবেদনের প্রয়োজনীয়তা পূরণ করতে হবে এবং পছন্দ করতে পরিবেশ ব্যবহার করতে হবে।
সাধারণত, বদ্ধ কাঠামোটি আর্দ্র, মাঝারি ধূলিকণা বা ক্ষয়কারী গ্যাস পরিবেশে ব্যবহৃত হয় এবং উচ্চ পরিবেশগত সুরক্ষা প্রয়োজনীয়তাগুলির সাথে যেগুলি লুব্রিকেটিং গ্রীস ফুটো হওয়ার অনুমতি দেয় না।বদ্ধ পরিবেশ কার্যকরভাবে ঘূর্ণমান ড্রাইভ বডিতে প্রবেশ করা থেকে অমেধ্য প্রতিরোধ করতে পারে এবং মেশিনের উন্নতি করতে পারে।যাইহোক, যখন পরিবেশে অত্যধিক ধূলিকণা থাকে এবং ঘূর্ণমান ড্রাইভ সম্পূর্ণরূপে ধুলোর মধ্যে স্থাপন করা হয়, তখন সিল করার ভূমিকা পালনকারী সীলগুলি পরিধানকে ত্বরান্বিত করবে এবং দ্রুত ব্যর্থ হবে।এই সময়ে, বন্ধ পরিবেশ রক্ষণাবেক্ষণ এবং যন্ত্রাংশ প্রতিস্থাপনের জন্য অসুবিধাজনক হতে পারে।এটি একটি খোলা কাঠামো ব্যবহার করা এবং মেশিনের স্থায়িত্ব উন্নত করার জন্য দাঁতের পৃষ্ঠের শক্তকরণ বেছে নেওয়া আরও উপযুক্ত।উপরন্তু, খোলা কাঠামো অমেধ্য পরিষ্কার করা সহজ।যদি ব্যবহার এবং রক্ষণাবেক্ষণটি ভালভাবে করা যায় তবে এটি বন্ধ কাঠামোর চেয়ে ছোট জীবন থাকতে পারে না।পণ্য নির্বাচনের প্রক্রিয়ায়, বিভিন্ন কারণকে অবশ্যই ব্যাপকভাবে বিবেচনা করতে হবে।
VE সিরিজের কর্মক্ষমতা পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
ডিসি মোটর
1. আউটপুট শ্যাফ্টের জন্য ডুয়াল সাপোর্টিং স্ট্রাকচার গ্রহণ করুন যাতে গিয়ারবক্সের সর্বোচ্চ টর্ক অনেক বেড়ে যায়।
2. সূর্যের চাকা এবং প্ল্যানেটারি হুইল স্প্লাইন দ্বারা সংযুক্ত থাকে যা গিয়ারবক্সের সর্বাধিক টর্ক বাড়ায় এবং জীবনকে দীর্ঘায়িত করে।
3. আমরা ইনপুট পর্যায়ে হেলিকাল গিয়ার ব্যবহার করি যা উচ্চ গতিতে মসৃণভাবে আওয়াজ কম করে।ভিতরের গিয়ার রিংটি আলাদা করা হয়েছে যাতে আমরা আরও অনুপাত তৈরি করতে পারি এবং নকশাটি নমনীয় হয়।গিয়ারবক্স এবং মোটর অক্ষীয় মধ্যে স্ক্রু দ্বারা একটি সীম ফিক্স দ্বারা অবস্থিত যা ম্যাচিং নির্ভুলতা বৃদ্ধি করে এবং শব্দ কমায়।
4. আমরা গ্রহের চাকার ভিতরে রোলিং পিন হোল্ডার ব্যবহার করি। আমরা স্লাইডিং গ্রাইন্ডিংয়ের পরিবর্তে রোলিং পিন গ্রাইন্ডিং ব্যবহার করি যাতে গিয়ারবক্সের আয়ু অনেক বেশি হয়।
5. ডবল সমর্থনকারী গঠন;প্ল্যানেটারি গিয়ারের ভিতরের বোরে অভ্যন্তরীণ পিষে ভিতরের বোরের গোলাকারতা 0.003 মিমি থেকে কম করে; স্লাইডিংয়ের পরিবর্তে ঘূর্ণায়মান দ্বারা চলমান;HRC60 গিয়ার সারফেস প্রিসিশন স্ক্র্যাপিং; এই সমস্ত প্রযুক্তি গ্রহণ করা সুপার শান্ত এবং স্থির অপারেটিং এবং 10000 ঘন্টার বেশি দীর্ঘ জীবনকাল নিশ্চিত করে।
