উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE9" |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
উপাদান: | QT | মডেল: | VE9" |
---|---|---|---|
দক্ষতা: | 40% | গিয়ার অনুপাত: | 61:1 |
রেট আউটপুট টর্ক: | 4300 Nm | জিভ ধরে: | 27200 Nm |
কাত টর্ক: | 16000 Nm | সুনির্দিষ্ট: | 0.1 ডিগ্রির কম |

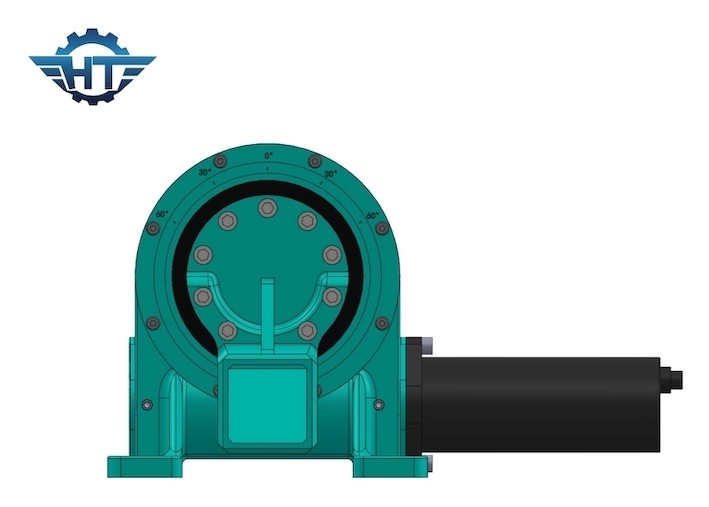

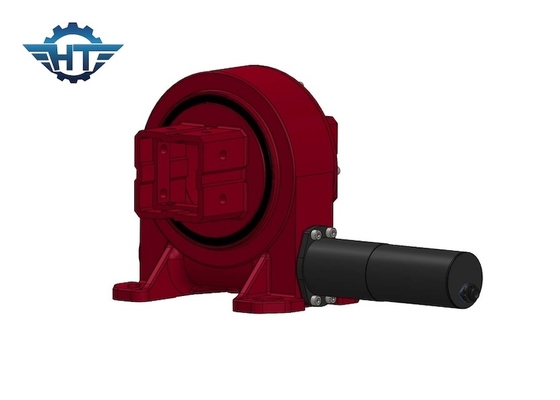

বৈদ্যুতিক মোটর একক অক্ষ সোলার ট্র্যাকিং সিস্টেমের জন্য IP66 হেভি ডিউটি স্লিউ ড্রাইভ গিয়ারবক্স
হেভি ডিউটি স্লিউ ড্রাইভ গিয়ারবক্সবর্ণনা
রোটারি ড্রাইভ ডিভাইসটি রোটারি রিডুসার, গিয়ার রিডিউসার, টার্নটেবল রিডুসার এবং স্লিউইং মেকানিজম নামেও পরিচিত।এগুলি হল সমস্ত ধরণের রিডুসার যেগুলি স্লিউইং বিয়ারিংকে প্রধান সমর্থন হিসাবে ব্যবহার করে এবং অক্জিলিয়ারী ড্রাইভ সোর্স হিসাবে গিয়ার বা কৃমিগুলিকে হ্রাস এবং পূর্ণ-বৃত্ত ঘূর্ণনের কাজগুলি উপলব্ধি করতে ব্যবহার করে।স্লিউইং ড্রাইভের সংমিশ্রণে প্রধানত গিয়ার (বা ওয়ার্ম), স্লিউইং বিয়ারিং, মোটর, কেসিং এবং বেস অন্তর্ভুক্ত থাকে।স্লিউইং ড্রাইভকে মূলত সিঙ্গেল ওয়ার্ম ড্রাইভ স্লিউইং ড্রাইভ, ডবল ওয়ার্ম ড্রাইভ স্লিউইং ড্রাইভ এবং স্পেশাল টাইপ স্লিউইং ড্রাইভে ভাগ করা যায়।
প্রযুক্তিগত তথ্য
মডেল: | VE9 | উৎপত্তি স্থল | চাংঝো, চীন |
ব্র্যান্ড | হ্যাংটুও | টাইপ | ঘিরা |
উপাদান | 42CrMo, 50Mn | আউটপুট টর্ক | 4300 Nm |
টিল্টিং মোমেন্ট টর্ক | 16 K Nm | জিভ ধরে | 27 K Nm |
স্ট্যাটিক অক্ষীয় রেটিং | 60 KN | স্ট্যাটিক রেডিয়াল রেটিং | 130 KN |
গতিশীল অক্ষীয় রেটিং | 30 KN | ডায়নামিক রেডিয়াল রেটিং | 65 KN |
গিয়ার অনুপাত | 37:1 | দক্ষতা | 40% |
VE Slew Drive প্রযুক্তিগত ডেটা
মডেল | অনুপাত | রেট আউটপুট টর্ক | টিল্টিং টর্ক | অক্ষীয় লোড | রেডিয়াল লোড | জিভ ধরে | দক্ষতা | যথার্থতা | স্ব-লকিং | ওজন |
Nm | Nm | kN | kN | Nm | ডিগ্রী | হ্যাঁ | কেজি | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | হ্যাঁ | 13 কেজি |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | হ্যাঁ | 18 কেজি |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | হ্যাঁ | 28 কেজি |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | হ্যাঁ | 35 কেজি |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | হ্যাঁ | 51 কেজি |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | হ্যাঁ | 61 কেজি |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | হ্যাঁ | 78 কেজি |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | হ্যাঁ | 105 কেজি |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | হ্যাঁ | 185 কেজি |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | হ্যাঁ | 244 কেজি |
সুবিধাদি
1. ঘূর্ণন ±60°, সফ্টওয়্যার নিয়ন্ত্রণ ব্যর্থতার ক্ষেত্রে ড্রাইভের ভিতরে হার্ড স্টপ/হার্ড লিমিট
2. বাম বা ডান দিক থেকে একটি ড্রাইভিং মোটরের সংযোগ
3. ইনস্টলেশনের সময়, গিয়ারিং ক্লিয়ারেন্স সামঞ্জস্য করার প্রয়োজন নেই;এটি ইতিমধ্যে কারখানার আগে প্রযোজক দ্বারা সেট করা হয়েছে
4. সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ
5. যুক্তিযুক্ত স্থান ব্যবহার
6. গিয়ার স্ব-লক করা হয়;তাই একটি ব্রেক প্রয়োজন হয় না
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
