উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE7" |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 280~504 / pc |
Packaging Details: | plywood box |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
মডেল: | VE7 ওয়ার্ম গিয়ার স্লিউ ড্রাইভ | গিয়ার অনুপাত: | 51:1 |
---|---|---|---|
রেট আউটপুট টর্ক: | 7320 N.m | সর্বোচ্চ ঘূর্ণন সঁচারক বল: | 11 kN.m |
জিভ ধরে: | 40 kN.m | স্ব-লকিং: | হ্যাঁ |
দক্ষতা: | 40% | রঙ: | ধূসর রূপালী |

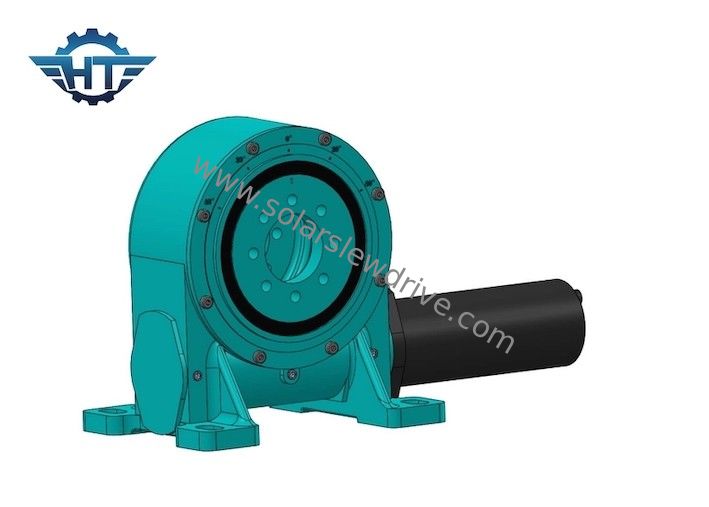

সোলার ট্র্যাকিং সিস্টেমের জন্য VE7 সেলফ লক ওয়ার্ম গিয়ার স্লিউ ড্রাইভ
ওয়ার্ম গিয়ার স্লিউইং ড্রাইভের বর্ণনা
এসডিই সিরিজ স্লিউইং ড্রাইভ ডিভাইস ব্যবহার করে ডুয়াল-অক্ষ ট্র্যাকিং সিস্টেমের পাওয়ার জেনারেশন সবচেয়ে বেশি, তারপরে আনত একক-অক্ষ এবং ফ্ল্যাট একক-অক্ষ, এবং স্থির সমর্থনের শক্তি উৎপাদন লাভ হল 23.83%, 22.89% এবং যথাক্রমে 11.2%।একই সময়ে, ট্র্যাকিং বন্ধনীর পাওয়ার বক্ররেখা স্থির বন্ধনী এবং নমনীয় বন্ধনীর তুলনায় চ্যাপ্টা এবং এটি পাওয়ার সিস্টেমের জন্য আরও বন্ধুত্বপূর্ণ।
উচ্চ অক্ষাংশ এলাকায় অবস্থিত, VE সিরিজের ক্রমবর্ধমান বিকিরণ এবং SE সিরিজের ফ্ল্যাট একঅক্ষীয় সমর্থনগুলি আনত কোণগুলির সাথে এবং 5° এবং 10° বাঁকযুক্ত কোণগুলির সাথে সমতল একঅক্ষীয় সমর্থনগুলি প্রচলিত সমতল অক্ষীয় সমর্থনগুলির তুলনায় সুস্পষ্ট সুবিধা রয়েছে।
নির্ভরযোগ্যতা: স্লুইং ড্রাইভগুলি 30-বছরের ফিল্ড লাইফের গ্যারান্টি দেওয়ার জন্য ডিজাইন এবং পরীক্ষা করা হয়েছে।সমস্ত কাঁচামাল ISO9001 এবং সিই দ্বারা প্রয়োজনীয় মান পূরণ করে।আমরা উচ্চ মানের, নির্ভরযোগ্য এবং কম দামের পণ্য নিশ্চিত করতে একটি শব্দ গুণমান নিয়ন্ত্রণ প্রয়োগ করি।
পারফরম্যান্স: স্লিউ ড্রাইভগুলি দেওয়ার জন্য ঘন্টা গ্লাস ওয়ার্ম প্রযুক্তি দিয়ে চালিত হয়গিয়ারবক্স বিপুল শক্তি এবং শক্তি,সর্বাধিক বেঁচে থাকার লোড-হোল্ডিং সেইসাথে বর্ধিত দক্ষতা এবং নির্ভুলতা।
অ্যাপ্লিকেশন: স্লুইং ড্রাইভ অ্যাপ্লিকেশনের মধ্যে রয়েছে সোলার ট্র্যাকার, উইন্ড টারবাইন, ট্রাক ক্রেন, ম্যান লিফট, ইউটিলিটি ইকুইপমেন্ট, হাইড্রোলিক ইকুইপমেন্ট অ্যাটাচমেন্ট, অয়েল টুল ইকুইপমেন্ট, টায়ার হ্যান্ডলার, ডিগার এস এবং অটোমোটিভ লিফট ইত্যাদি
ইনস্টলেশন: আমাদের স্লুইং ড্রাইভগুলি অনুভূমিকভাবে, উল্লম্বভাবে বা একাধিক অক্ষের সংমিশ্রণে মাউন্ট করা যেতে পারে।
VE7 পারফরমেন্স প্যারামিটার
মডেল: | VE7 Slewing ড্রাইভ |
রেট আউটপুট টর্ক: | 6120 Nm |
কাত টর্ক: | 10 kN.m |
স্ট্যাটিক অক্ষীয় লোড: | 110 kN |
স্ট্যাটিক রেডিয়াল লোড: | 60 kN |
জিভ ধরে: | 39 kN.m |
দক্ষতা: | 40% |
নির্ভুলতা: | ≤0.1° |
স্ব-লকিং: | হ্যাঁ |
ওজন: | 45 কেজি |
VE মডেল স্লুইং ড্রাইভের প্রযুক্তিগত ডেটাশিট
মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | টর্ক ধরে রাখা (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
প্রশ্নোত্তর
1. কিভাবে নির্বাচন করবেন?
অনুগ্রহ করে প্রয়োজনীয় মোটরের ব্যাস, প্রস্থ, ভোল্টেজ, পাওয়ার এবং নো-লোড স্পিড, সোলার প্যানেল/আয়নাগুলির বর্গমিটার, সেই সোলার প্যানেল/আয়নাগুলির বিন্যাস উল্লেখ করুন।
2. আমি কি আগে থেকেই গুণমান এবং বাজার পরীক্ষা করার জন্য নমুনা নিতে পারি?
অবশ্যই, আমাদের গুণমান এবং পরিষেবা পরীক্ষা করার জন্য নমুনা নিতে স্বাগত জানাই।
3. নমুনার জন্য মোট খরচ কি?
মোট নমুনা খরচ = নমুনা খরচ + মালবাহী।
আপনি উপযুক্ত স্লিউইং ড্রাইভগুলি বেছে নেওয়ার পরে আমরা আপনাকে সেরা শিপিং খরচ দেব।
4. আপনি কিভাবে নমুনা জাহাজ না?
নমুনার পরিমাণ বড় নয় বিবেচনা করে, আমরা ইএমএস, টিএনটি বা ফেডেক্স দ্বারা জাহাজের নমুনাগুলিকে সমর্থন করি
5. আপনার সর্বনিম্ন অর্ডার পরিমাণ কি?
1 সেট
6. আপনার প্রসবের সময় কি?
আদর্শ নমুনার জন্য: 0 ~ 15 দিন;ব্যাচ অর্ডারের জন্য: 25 ~ 40 দিনের মধ্যে।
