উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE3" |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 120~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের বাক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
উপাদান: | 50Mn, 42CrMo | মডেল: | VE3" |
---|---|---|---|
গিয়ার অনুপাত: | 31:1 | দক্ষতা: | 40% |
রঙ: | অনুরোধ হিসাবে | Slewing ড্রাইভ অ্যাপ্লিকেশন: | সোলার প্যানেল ট্র্যাকার |
উৎপত্তি স্থল: | চাংঝো, চীন | Slewing মোটর: | 24VDC মোটর |
ওয়ারেন্টি: | 5 ~ 10 বছর | ফিল্ড লাইফ: | 30 বছর |
ইনস্টলেশন সাইট: | খোলা মাঠ, সমতল ছাদ | বৈশিষ্ট্য: | নিরাপদ |
লক্ষণীয় করা: | VE3 সোলার ট্র্যাকিং স্লুইং ডিভাইস,42CrMo সোলার ট্র্যাকিং স্লিউইং ডিভাইস,24VDC মোটর সোলার স্লিউইং ডিভাইস |

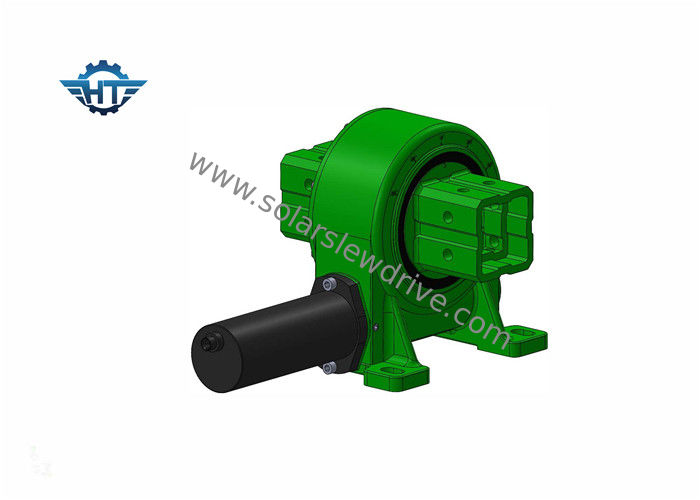

একক অক্ষ সোলার ট্র্যাকিং সিস্টেমের জন্য VE3 একক অক্ষ ছোট স্লিউইং ডিভাইস
স্লিউইং ড্রাইভ একটি নতুন ধরণের ট্রান্সমিশন পণ্য, এটি খুব ধীর গতিতে একটি ভারী লোড ঘোরাতে পারে।এটি সাধারণত কৃমি, গিয়ার, হাউজিং, মোটর এবং অন্যান্য উপাদানগুলির সমন্বয়ে গঠিত।যেহেতু মূল উপাদানগুলি হল ঘন্টাগ্যালস ওয়ার্ম এবং গিয়ার, তারা একই সাথে অক্ষীয় বাহিনী, রেডিয়াল বাহিনী এবং উল্টে যাওয়া মুহূর্তগুলি সহ্য করতে পারে।ঐতিহ্যবাহী ঘূর্ণমান পণ্যগুলির সাথে তুলনা করে, নতুন স্লিউইং ড্রাইভটি সহজ ইনস্টলেশন, সহজ রক্ষণাবেক্ষণ এবং ইনস্টলেশনের স্থানের একটি বৃহত্তর ডিগ্রি বৈশিষ্ট্যযুক্ত।
VE সিরিজের পারফরমেন্স প্যারামিটার
মডেল | অনুপাত | রেট আউটপুট টর্ক | কাত টর্ক | অক্ষীয় লোড | রেডিয়াল লোড | জিভ ধরে | দক্ষতা | যথার্থতা | স্ব-লকিং | ওজন |
Nm | Nm | kN | kN | Nm | ডিগ্রী | হ্যাঁ | কেজি | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | হ্যাঁ | 13 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | হ্যাঁ | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | হ্যাঁ | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | হ্যাঁ | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | হ্যাঁ | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | হ্যাঁ | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | হ্যাঁ | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | হ্যাঁ | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | হ্যাঁ | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | হ্যাঁ | 244 |
slewing ড্রাইভ প্রস্তাবিত
আবদ্ধ হাউজিং slewing ড্রাইভ | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
সুনির্দিষ্ট আবদ্ধ হাউজিং slewing ড্রাইভ | ZE3 | ZE5 | ZE7 | ZE9 | ||||
কৃমি গিয়ার slewing ড্রাইভ | WE1 | WE3 | WE5 | WE7 | WE9 | |||
ডুয়াল অক্ষ slewing ড্রাইভ | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
উল্লম্ব আবদ্ধ slewing ড্রাইভ | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
ডিসি মোটর
1. আউটপুট শ্যাফ্টের জন্য ডুয়াল সাপোর্টিং স্ট্রাকচার গ্রহণ করুন যাতে গিয়ারবক্সের সর্বোচ্চ টর্ক অনেক বেড়ে যায়।
2. সূর্যের চাকা এবং প্ল্যানেটারি হুইল স্প্লাইন দ্বারা সংযুক্ত থাকে যা গিয়ারবক্সের সর্বোচ্চ টর্ক বাড়ায় এবং জীবনকে দীর্ঘায়িত করে।
3. আমরা ইনপুট পর্যায়ে হেলিকাল গিয়ার ব্যবহার করি যা উচ্চ গতিতে মসৃণভাবে আওয়াজ কম করে।ভিতরের গিয়ার রিংটি আলাদা করা হয়েছে যাতে আমরা আরও অনুপাত তৈরি করতে পারি এবং নকশাটি নমনীয় হয়।গিয়ারবক্স এবং মোটর অক্ষীয় মধ্যে স্ক্রু দ্বারা একটি সীম ফিক্স দ্বারা অবস্থিত যা ম্যাচিং নির্ভুলতা বৃদ্ধি করে এবং শব্দ কমায়।
4. আমরা গ্রহের চাকার ভিতরে রোলিং পিন হোল্ডার ব্যবহার করি। আমরা স্লাইডিং গ্রাইন্ডিংয়ের পরিবর্তে রোলিং পিন গ্রাইন্ডিং ব্যবহার করি যাতে গিয়ারবক্সের আয়ু অনেক বেশি হয়।
5. ডবল সমর্থন কাঠামো;প্ল্যানেটারি গিয়ারের ভিতরের বোরে অভ্যন্তরীণ পিষে ভিতরের বোরের গোলাকারতা 0.003 মিমি থেকে কম করে; স্লাইডিংয়ের পরিবর্তে ঘূর্ণায়মান দ্বারা চলমান;HRC60 গিয়ার সারফেস নির্ভুলতা স্ক্র্যাপিং; এই সমস্ত প্রযুক্তি গ্রহণ করা সুপার শান্ত এবং স্থির অপারেটিং এবং 10000 ঘন্টার বেশি দীর্ঘ জীবনকাল নিশ্চিত করে।
