উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE7 |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
মডেল: | VE7 | গিয়ারের অনুপাত: | 57: 1 |
---|---|---|---|
প্রয়োগ: | সৌর ট্র্যাকার | উৎপত্তি স্থল: | Changzhou, চীন |
চালক: | 12/24 ভিডিসি গ্রহের গিয়ার মোটর | প্রত্যয়ন পত্র: | ISO9001, সিই |
ইনস্টলেশন: | উলম্ব | রক্ষণাবেক্ষণ: | বিনামূল্যে |
রঙ: | তাই অনুরোধ | Backlash: | 0.1 ডিগ্রী কম |
লক্ষণীয় করা: | worm drive gearbox,worm gear motor |

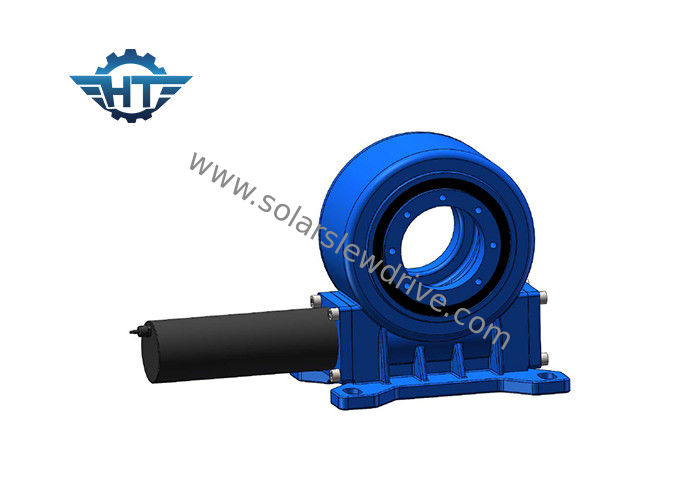

পণ্যের বর্ণনা
ক্রিয়া
স্লুইং ড্রাইভ স্ট্যান্ডার্ড কীট প্রযুক্তির সাথে কাজ করে, যার মধ্যে অনুভূমিক শ্যাফ্টের গার্ল গিয়ারের জন্য ড্রাইভার হিসাবে কাজ করে, সাধারণভাবে, শ্যাফ্টটি বৈদ্যুতিক গিয়ার মোটর দ্বারা চালিত হয়।
গিয়ার অনুপাত
অনুভূমিক কীট এর ঘূর্ণন স্ক্রু অক্ষের একটি অক্ষ লম্বালম্বি সম্পর্কে একটি গিয়ার সক্রিয় করে। এই সংমিশ্রণটি চালিত সদস্যের গতিকে হ্রাস করে এবং তার টর্ককেও গুণিত করে; গতি কমে যাওয়ার সাথে সাথে এটি আনুপাতিকভাবে বাড়ানো। শাফার গতি অনুপাত কীট চাকা বা গিয়ারের দাঁত সংখ্যার উপর থ্রেডের সংখ্যা সম্পর্কিত সম্পর্কের উপর নির্ভর করে।
ঘূর্ণায়মান কীট
আমাদের slewing ড্রাইভ ঘন্টাধ্বনি কীট প্রযুক্তি ব্যবহার করা হয়, যা গিয়ার মধ্যে আরো দাঁত ব্যস্ত করার জন্য কীট আকৃতির হয়। এই দাঁড়িপাল্লা বৃদ্ধি বৃহত্তর শক্তি, দক্ষতা এবং স্থায়িত্ব ফলাফল বৃদ্ধি।
পরামিতি
মডেল: | VE7 | উৎপত্তি স্থল | চনজ়ৌ, চীন |
তরবার | HANGTUO | আদর্শ | ঘিরা |
উপাদান | 42CrMo, 50Mn | আউটপুট টর্ক | 1750 এনএম |
ঘূর্ণায়মান টর্কে টোলিং | 5 কে এনএম | জিভ ধরে | 9 .২ ক। এন। এম |
স্ট্যাটিক অক্ষীয় রেটিং | 34 কেএন | স্ট্যাটিক রেডিয়াল রেটিং | 58 কেএন |
গতিশীল অক্ষীয় রেটিং | 17 কেএন | গতিশীল রেডিয়াল রেটিং | 38 কেএন |
গিয়ার অনুপাত | 57: 1 | দক্ষতা | 40% |
অ্যাপ্লিকেশন
সৌর ট্র্যাকার, বায়ু টারবাইন, উপগ্রহ এবং রাডার খাবার, ট্রাক ক্রেন, ম্যান লিফ্ট, ইউটিলিটি সরঞ্জাম, জলবাহী সরঞ্জাম সংযুক্তি, তেল সরঞ্জাম সরঞ্জাম, টায়ার হ্যান্ডলার, খননকারী ডেরিক্স এবং স্বয়ংচালিত লিফ্ট।
সংশ্লিষ্ট পণ্য
মডেল | অনুপাত | রেট আউটপুট টর্ক | টকিং টোকা | অক্ষীয় লোড | রেডিয়াল লোড | জিভ ধরে | দক্ষতা | স্পষ্টতা | স্ব-লকিং | ওজন |
NM | NM | KN | KN | NM | ডিগ্রী | হাঁ | কেজি | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | হাঁ | 13kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | হাঁ | 18kg |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | হাঁ | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | হাঁ | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | হাঁ | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | হাঁ | 78 কেজি |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | হাঁ | 105 কেজি |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | হাঁ | 185 কেজি |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | হাঁ | 244 কেজি |
