উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | SE9 |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
মডেল: | 9 ইঞ্চি | গিয়ারের অনুপাত: | 61: 1 |
---|---|---|---|
দক্ষতা: | 40% | درجه: | অনুভূমিক সিরিজ |
প্রয়োগ: | সৌরশক্তি | OEM সেবা: | উপলভ্য নয় |
উৎপত্তি স্থান: | Changzhou, চীন | চালক: | 24vdc মোটর |
লক্ষণীয় করা: | worm drive gearbox,worm gear slewing ring |
বিবরণ

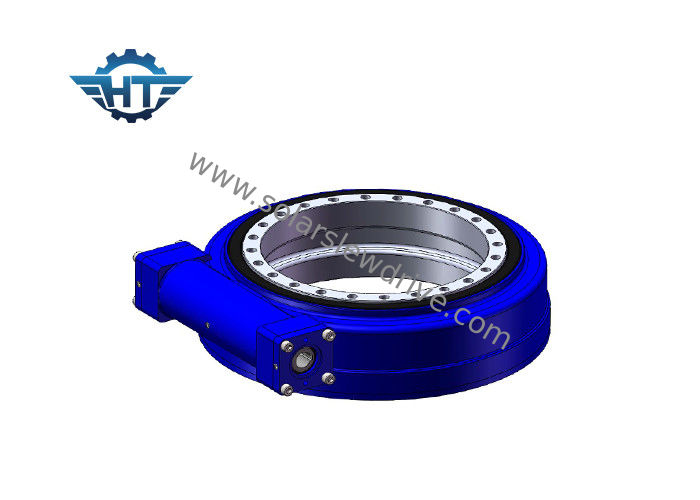

একটি Slewing ড্রাইভ কি?
একটি slewing ড্রাইভ (বা সংক্ষিপ্ত জন্য slew ড্রাইভ) একটি সম্পূর্ণ, একটি বল বা রোলার slewing রিং (জন্মদান), কীট, এবং সম্পূর্ণ ঘনিষ্ঠ ঘোড়া গঠিত সিস্টেম ইনস্টল করার জন্য প্রস্তুত। এটি বিভিন্ন অ্যাপ্লিকেশন এবং গ্রাহকদের চাহিদার উপর ভিত্তি করে নির্বাচনযোগ্য আইপি গ্রেড সহ জলবাহী বা বৈদ্যুতিক গ্রহের গিয়ারবক্সগুলির সাথে কাস্টমাইজ করা যেতে পারে।
এটি জারা সুরক্ষা, উচ্চ লোড, এবং উচ্চ নির্ভুলতা বৈশিষ্ট্য আছে।
সৌর ট্র্যাকিং সিস্টেম, সৌর ট্র্যাকিং সিস্টেমের মতো ঘূর্ণায়মান চ্যাসি, ট্রাকের কপিকল, শিলা ড্রিল, ড্রিলিং মেশিন, কাঠের মেশিন, কোড মোডিং মেশিন ইত্যাদি।
Slewing ড্রাইভের পরামিতি
এস মডেল পারফরমেন্স পরামিতি | ||||||||||
মডেল | অনুপাত | রেট আউটপুট টর্ক | টকিং টোকা | জিভ ধরে | অক্ষীয় লোড | রেডিয়াল লোড | দক্ষতা | স্পষ্টতা | স্ব-লকিং | ওজন |
NM | NM | NM | KN | KN | ডিগ্রী | হাঁ | কেজি | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হাঁ | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | হাঁ | 9 |
5 " | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হাঁ | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | হাঁ | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | হাঁ | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হাঁ | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | হাঁ | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | হাঁ | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | হাঁ | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | হাঁ | 182 |
চ্যাংঝো হ্যাংটিউ একটি রিং-উইাউন্ড ওয়ার্ম প্রযুক্তির সাথে একটি স্লুইং ড্রাইভ তৈরির জন্য একটি ডবল-খামে প্রযুক্তি ব্যবহার করে লোড সর্বাধিক গুরুত্বপূর্ণ এবং ট্রান্সমিশন দক্ষতা এবং সঠিকতা উন্নত করার জন্য সবচেয়ে গুরুত্বপূর্ণ উপায় হিসাবে। যখন কীটটি স্লুইং বেয়ারের সাথে জড়িত থাকে, বহু-দাঁত সংযুক্তি অর্জন করা যেতে পারে এবং যখন কীট জড়িত থাকে, তখন কেবল এক দাঁত জড়িত করা যায়। 5 থেকে 11 টি দাঁত বৃদ্ধি করা দাঁতের পৃষ্ঠপোষকতা এভাবে সংক্রমণের শক্তি এবং শক্তিকে ব্যাপকভাবে বাড়ায়। Slew ড্রাইভ আমাদের পরিসীমা বিভিন্ন সিরিজ পাওয়া যায় এবং মডেল বিস্তৃত কভার। কর্মক্ষমতা পরিসীমা এবং ইনস্টলেশন মাত্রা বিভিন্ন অ্যাপ্লিকেশন প্রয়োজন মেটাতে পারে। বর্তমানে, আমাদের পণ্যগুলি 9 মৌলিক মডেলে বিভক্ত করা যেতে পারে, রেসওয়েয়ের ব্যাস 75 মিমি থেকে 800 মিমি পর্যন্ত বিস্তৃত। লোড পরিসীমা 6kNm থেকে 220kNm পর্যন্ত, টর্কে আউটপুট 200Nm থেকে 63kNm হয়, বাঁক টার্ক 500Nm থেকে 271kNm হয় এবং ট্রান্সমিশন হ্রাস অনুপাত 30: 1 থেকে 156600: 1। ইনস্টলেশন পদ্ধতি অনুভূমিক, উল্লম্ব বা বহু অক্ষ হতে পারে।
আপনি একটি মৌলিক টাইপ (খোলা গিয়ার) বা সম্পূর্ণরূপে আবদ্ধ টাইপ অর্ডার করতে পারেন। আমরা একটি দুই-অক্ষের স্লিভ ড্রাইভও প্রস্তাব করি (একক ঘূর্ণমান ড্রাইভ উভয় দিকে একযোগে ঘুরছে) এবং একটি একক-শাফ্ট ডুয়াল ড্রাইভ (দুটি ড্রাইভের কীট একই শেলিংকে একক শ্যাফ্টে বহন করে)।
বৈশিষ্টসূচক slew ড্রাইভ অ্যাপ্লিকেশন সৌর শক্তি উদ্ভিদ, বায়ু টারবাইন, ট্রাক cranes, বিমান কাজ যানবাহন, ইউটিলিটি সরঞ্জাম, জলবাহী সরঞ্জাম, পেট্রোলিয়াম সরঞ্জাম, চাকা স্টিয়ারিং সরঞ্জাম, excavators, এবং স্বয়ংক্রিয় উত্তোলন সরঞ্জাম অন্তর্ভুক্ত। অনেকগুলি অ্যাপ্লিকেশন রয়েছে যা সম্পূর্ণরূপে তালিকাভুক্ত করা হয়নি, কারণ স্লিভিং ড্রাইভ অ্যাপ্লিকেশনগুলির জন্য সর্বোত্তম পছন্দ যা একই ট্রান্সমিশনে উচ্চ লোড এবং উচ্চ টর্ক সরবরাহ করে।
আমরা বিভিন্ন ধরণের স্লু ড্রাইভ উত্পাদন করে এবং বিভিন্ন ধরনের শেল ড্রাইভ এবং ড্রাইভ উপাদান সরবরাহ করি। আমাদের slew ড্রাইভ স্ব লকিং বা ব্যাক ড্রাইভ হতে পারে। বিপরীত বাহুটি কীটকে স্লিং রিং থেকে প্রেরণ করা হয় এবং স্বতন্ত্র ব্রেক ইনস্টল করার প্রয়োজন হয় না সেক্ষেত্রে স্ব-লকিং স্লু ড্রাইভ বিপরীত হয় না। স্ব-লক করার পরিবর্তে এটি বিপরীত দিকে চালিত হতে পারে। জলবাহী অ্যাপ্লিকেশন জন্য, আমরা আমাদের গ্রাহকদের জলবাহী মোটর সরবরাহ। বৈদ্যুতিক সরঞ্জাম জন্য, আমরা আমাদের গ্রাহকদের জন্য গিয়ারবক্স এবং বিভিন্ন মোটর সরবরাহ করতে পারেন।
