উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE9 " |
ন্যূনতম চাহিদার পরিমাণ: | 1 জামায় |
---|---|
মূল্য: | USD 280~504 / pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে ২০০০ pcs |
উপাদান: | 50Mn, 42CrMo | মডেল: | VE9 " |
---|---|---|---|
গিয়ারের অনুপাত: | 61: 1 | রেটেড আউটপুট টর্ক: | 4300 এনএম |
জিভ ধরে: | 27200 এনএম | ঝুঁকির টর্কে: | 16000 এনএম |
দক্ষতা: | 40% | যথাযথ: | কম 0.1 ডিগ্রি |
লক্ষণীয় করা: | কীট ড্রাইভ গিয়ারবক্স,কীট গিয়ার মোটর motor |

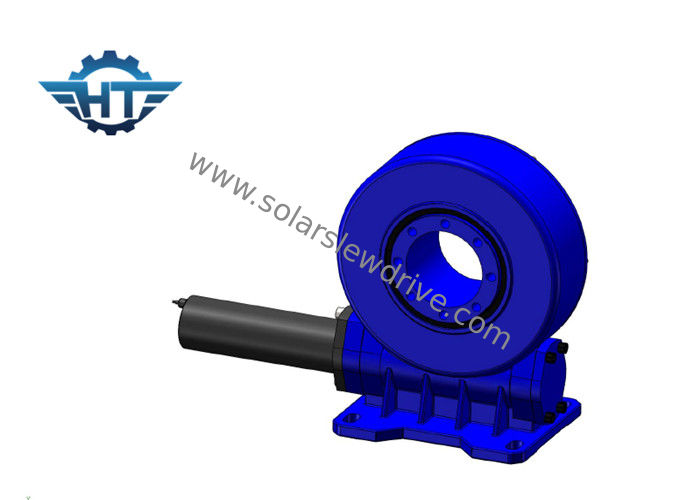

ফ্ল্যাঞ্জ আউটপুট সহ ভিই 9 স্লু ড্রাইভ, সোলার ট্র্যাকারগুলিতে একক অক্ষের কীট গিয়ার ড্রাইভ প্রয়োগ করা হয়েছে
বিবরণ
একটি স্লুইট ওয়ার্ম ড্রাইভ সিস্টেমটি একটি কমপ্লেট নির্মিত বিল্ড ইউনিট যা একটি স্লুইং রিং, বেস প্লেট এবং কৃমির সমন্বয়ে গঠিত। এই ইউনিট একটি ইউনিট মধ্যে একটি slewing রিং এবং একটি কৃমি এর সুবিধা আনয়ন।
এটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যা সংযুক্ত লোডগুলি পরিচালনা করতে সক্ষম অবিচ্ছিন্ন বা চক্রীয় আন্দোলনের সাথে ধীরে ধীরে ঘোরানোর দাবি করে। পণ্যটি বৈদ্যুতিক বা জলবাহী মোটর সংযোজন করার পাশাপাশি সরঞ্জামগুলিতে পুরো সিস্টেমকে সংমিশ্রনের জন্য মানক মাত্রা সহ।
এর সংক্ষিপ্ততা, উচ্চ অনমনীয়তা এবং অন্যান্য উল্লিখিত সুবিধার কারণে, একটি কীট ড্রাইভ সিস্টেম বিভিন্ন সরঞ্জাম যেমন মোবাইল এসেম্বল প্ল্যাটফর্ম, উপগ্রহ ব্যবস্থা, হাওলজ যানবাহনে হাইড্রোলিক লোডিং ক্রেন, ছোট সামুদ্রিক ক্রেন, প্রসারিত ঘোর মই, বড় চাকা ইউনিটে ব্যবহৃত হয় সামুদ্রিক পোর্টাল পরিবহনকারীরা।
প্রযুক্তিগত তথ্য
মডেল: | VE9 | উৎপত্তি স্থল | চনজ়ৌ, চীন |
তরবার | HANGTUO | আদর্শ | ঘিরা |
উপাদান | 42CrMo, 50Mn | আউটপুট টর্ক | 4300 এনএম |
মুহুর্তের টর্ক ঝুঁকছেন | 16 কে এনএম | জিভ ধরে | 27 কে এনএম |
স্ট্যাটিক অ্যাক্সিয়াল রেটিং | 60 কেএন | স্ট্যাটিক রেডিয়াল রেটিং | 130 কেএন |
ডায়নামিক অ্যাক্সিয়াল রেটিং | 30 কেএন | গতিশীল রেডিয়াল রেটিং | 65 কেএন |
গিয়ার অনুপাত | 37: 1 | দক্ষতা | 40% |
VE স্লু ড্রাইভ প্রযুক্তিগত ডেটা
মডেল | অনুপাত | রেটেড আউটপুট টর্ক | ঝুঁকির টর্কে | অক্ষীয় লোড | রেডিয়াল লোড | জিভ ধরে | দক্ষতা | স্পষ্টতা | স্ব-লকিং | ওজন |
NM | NM | KN | KN | NM | ডিগ্রী | হাঁ | কেজি | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | হাঁ | 13kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | হাঁ | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | হাঁ | 28kg |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | হাঁ | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | হাঁ | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | হাঁ | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | হাঁ | 78 কেজি |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | হাঁ | 105 কেজি |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | হাঁ | 185 কেজি |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | হাঁ | 244 কেজি |
সুবিধাদি
1. আবর্তন ± 60 of, সফ্টওয়্যার নিয়ন্ত্রণ ব্যর্থতার ড্রাইভের ভিতরে হার্ড স্টপ / হার্ড সীমা
2. বাম বা ডান দিক থেকে একটি ড্রাইভিং মোটরের সংযোগ
3. ইনস্টলেশন চলাকালীন, গিয়ারিং ছাড়পত্র সামঞ্জস্য করার প্রয়োজন হয় না; এটি ইতিমধ্যে কারখানার আগে নির্মাতা দ্বারা সেট করা হয়েছে
4. সাধারণ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ
5. যুক্তিযুক্ত স্থান ব্যবহার
6. গিয়ারটি স্ব-লকিং; সুতরাং একটি ব্রেক প্রয়োজন হয় না
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
