উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HANGTUO |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | VE9 |
ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
---|---|
মূল্য: | 200~380 USD/PC |
প্যাকেজিং বিবরণ: | প্লাইউড বক্স |
ডেলিভারি সময়: | 15 ~ 30 দিন |
যোগানের ক্ষমতা: | 12000 পিসি / ইয়ার |
درجه: | স্লুইং ড্রাইভ | উপাদান: | 42CRMN বা 50Mn |
---|---|---|---|
প্রয়োগ: | সৌর বিদ্যুত্ সিস্টেম | ওয়ারান্টীর: | 10 বছর |
রঙ: | গ্রাহক প্রয়োজনীয় | আকার: | 3 ইঞ্চি - 25 ইঞ্চি |
মোটর: | 24VDC / 220VAC | বৈশিষ্ট্য: | দীর্ঘ জীবন |
লক্ষণীয় করা: | কীট গিয়ার স্লুইং রিং,কৃমি গিয়ার মোটর |

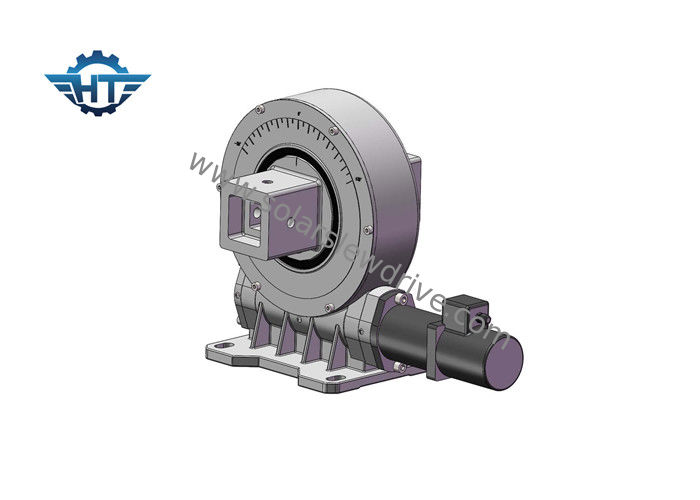

প্ল্যানেটারি গিয়ার স্লু ড্রাইভ গিয়ারবক্স, সৌর ট্র্যাকিং সিস্টেমের জন্য VE9 স্ব-লক একক অক্ষ
বিবরণ
ভিই, উল্লম্ব সিরিজের গ্রহগত গিয়ার স্লিভ ড্রাইভ গিয়ারবক্সের অ্যাপ্লিকেশনগুলি মূলত উইঞ্চ ক্রেন, স্লুইং ডেক ক্রেন, ক্রেন উইঞ্চ ডিজাইন, খননকারীর সুইং ড্রাইভ, সোলার ড্রাইভ সোলার ট্র্যাকিং সিস্টেমের জন্য ইত্যাদি Our
ট্র্যাকের আনুপাতিক বিতরণের কারণে ট্র্যাকার একটি বড় রেডিয়াল লোড বহন করে। আরও কী, আমাদের স্লুইং ড্রাইভে হাইড্রোলিক মোটর কনফিগারেশন রয়েছে। ডাব্লু ই সমস্ত গ্রাহকদের বিভিন্ন চাহিদা মেটাতে গিয়ারবক্স আকার ধারণ করেছে।
বৈশিষ্ট্য
1. সিস্টেমের সুরক্ষা নিশ্চিত করতে হার্ড স্টপ ভিতরে ± 60 ° ঘোরান
2. বাম বা ডান দিক থেকে একটি ড্রাইভিং মোটর সংযুক্ত করুন
৩. ছাড়পত্রটি ইতিমধ্যে কারখানার আগে নির্মাতা দ্বারা সেট করা আছে, ইনস্টলেশন করার সময় সামঞ্জস্য করার প্রয়োজন নেই
৪. কারখানার আগে গ্রিজ ভর্তি হয়ে গিয়েছিল
4. সাধারণ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ
5. কমপ্যাক্ট ডিজাইন এবং স্থান সঞ্চয়
The. গিয়ারটি স্ব-লকিং, ব্রেকের দরকার নেই
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
8. উচ্চ কাত করে টর্ক, অনুভূমিক ইনস্টলেশন জন্য উপযুক্ত
উল্লম্ব স্লিউ ড্রাইভ পারফরম্যান্স পরামিতি
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থ (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
আবেদন
স্লিউ ড্রাইভ বিশ্বজুড়ে ব্যবহৃত হয়। প্রয়োগের ক্ষেত্রগুলিতে নিম্নলিখিতগুলি অন্তর্ভুক্ত রয়েছে: ক্রেন ট্র্যাভেল গিয়ারে স্টিয়ারিং ট্রান্সমিশন হিসাবে এবং
ভারী শুল্ক পরিবহনকারীরা, লিফট প্ল্যাটফর্মে, গ্রিপারস, টোঙ্গস এবং নির্মাণ মেশিন খাতের অন্যান্য ঘূর্ণমান ডিভাইসে।
সৌর ট্র্যাকিং সিস্টেম, বায়ু শক্তি, থালা - বাসন, উপগ্রহ অ্যান্টেনা ইত্যাদি
