উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HangTuo |
সাক্ষ্যদান: | CE, ISO9001 |
মডেল নম্বার: | ভিই 7 |
ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
---|---|
মূল্য: | USD 280/ pc |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ বক্স |
ডেলিভারি সময়: | 15 ~ 45 দিন |
পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 2000 পিসি |
পাদান: | 50Mn, 42CrMo | মডেল: | ভিই 7 |
---|---|---|---|
গিয়ার অনুপাত: | 51: 1 | সাধারণ আউটপুট টর্ক: | 5100 এনএম |
জিভ ধরে: | 39 কেএনএম | ঝুঁকির টর্কে: | 5 কেএনএম |
সর্বোচ্চ ঘূর্ণন সঁচারক বল: | 7650 এনএম | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
লক্ষণীয় করা: | document.title=',tilted tracking system solar slew drive,50Mn solar slew drive |

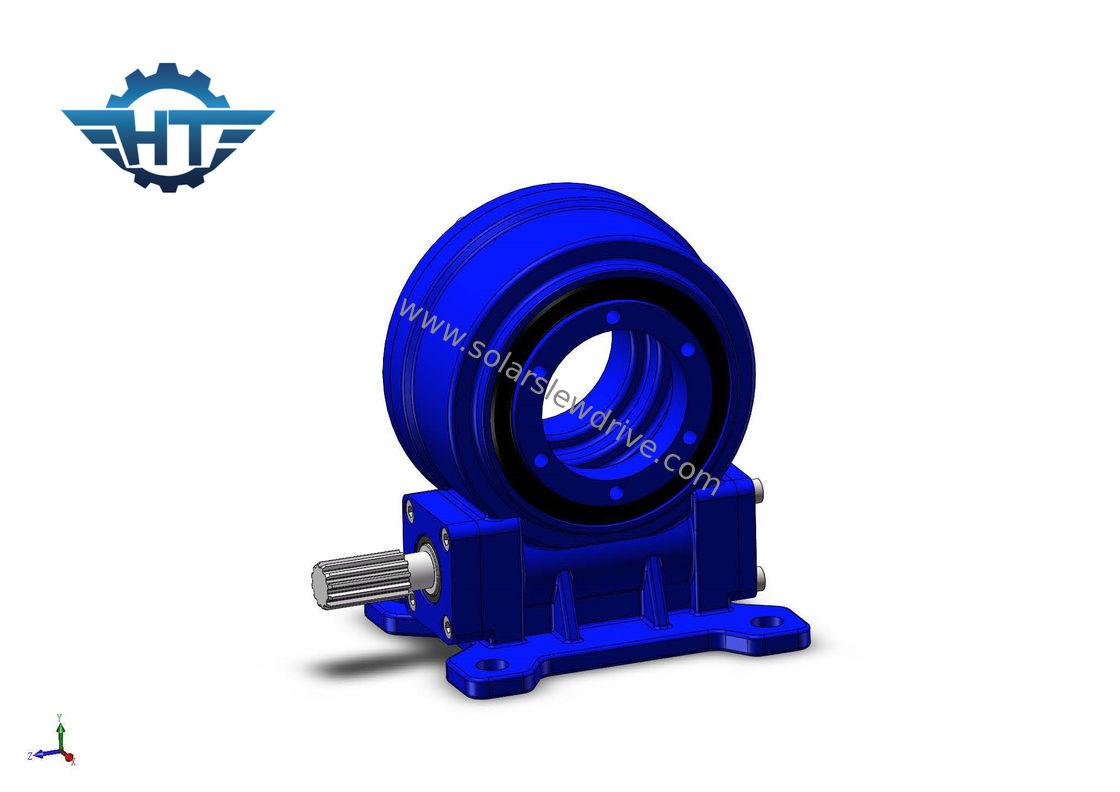

টিল্টেড সিঙ্গল অ্যাকসিস সোলার ট্র্যাকিং সিস্টেমের জন্য ভিই 7 সিঙ্গল অ্যাকসিস ওয়ার্ম গিয়ার স্লুইং ড্রাইভ
বর্ণনা
তির্যক একক অক্ষের ট্র্যাকিং বন্ধনীর ঘূর্ণন অক্ষটি অনুভূমিক সমতলটিতে একটি প্রবণতা কোণে ইনস্টল করা হয় এবং এটি এক-মাত্রিক অক্ষের চারদিকে ঘোরে।ঘূর্ণন অক্ষটির দিকটি উত্তর-দক্ষিণে, যাতে আলোকসজ্জার পৃষ্ঠটি ফটোভোলটাইক মডিউলটির ত্রি-মাত্রিক দিকের মধ্যে সূর্যের আলোর ঘটনার কোণের মতো লম্ব হয়।
সুবিধাদি
1. সৌর ট্র্যাকিং সিস্টেমের সুরক্ষা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
2. 360 ডিগ্রি ঘোরার পরিসীমা
৩. ভিতরে velopোকানো কৃমি ড্রাইভ
4. উচ্চ লোড নিশ্চিত করার জন্য একাধিক দাঁত যোগাযোগ
5. স্ব-লকিং ফাংশন
বৈশিষ্ট্য
1. নিম্ন গতির অবস্থার অধীনে উচ্চ ঘূর্ণন সঁচারক বলটি আউটপুট, যা বিস্তৃত অক্ষীয় শক্তি, রেডিয়াল বল এবং ওভারট্রিং মুহুর্তকে প্রেরণ করতে পারে
2. হেলিকাল গিয়ার এবং কৃমি ড্রাইভ মোড।ভাল অর্থনীতি, অক্ষীয় আকারে দৃ flex় নমনীয়তা
3. খাম ঘড়ির কাঁচের কীট, বহু-দাঁত যোগাযোগ, শক্তিশালী লোড ভারবহন ক্ষমতা
4. উচ্চ কার্যকারিতা ঘনত্ব অনুপাত
৫. স্ব-লকিং কর্মক্ষমতা বা ইনপুট ব্রেক যুক্ত করুন
6. ছোট স্থান অনুপাত, সুবিধাজনক ইনস্টলেশন এবং বিযুক্ত
D. বিবিধ আউটপুট ফর্ম
8. ফাঁক মানটি প্রাক-সামঞ্জস্য করুন এবং সরাসরি মেশিনে ইনস্টল করুন
9. আইপি 66
ভিই সিরিজের পরামিতি
মডেল | অনুপাত | রেটেড আউটপুট টর্ক (এনএম) | তিলিং টর্ক (এনএম) | হোল্ডিং টর্ক (এনএম) | অক্ষ লোড (কেএন) | রেডিয়াল লোড (কেএন) | দক্ষতা | যথার্থতা (°) | স্ব-লকিং | ওজন (কেজি) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | ৪০% | ≤0.1 | হ্যাঁ | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | ৪০% | ≤0.1 | হ্যাঁ | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | ৪০% | ≤0.1 | হ্যাঁ | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | ৪০% | ≤0.1 | হ্যাঁ | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | ৪০% | ≤0.1 | হ্যাঁ | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | ৪০% | ≤0.1 | হ্যাঁ | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | ৪০% | ≤0.1 | হ্যাঁ | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | ৪০% | ≤0.1 | হ্যাঁ | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | ৪০% | ≤0.1 | হ্যাঁ | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | ৪০% | ≤0.1 | হ্যাঁ | 251 |
মন্তব্য: আরও বিস্তারিত মাত্রা এবং পরামিতিগুলির জন্য, আমাদের বিক্রয় অঙ্কন দেখুন to
কাস্টমাইজড পরিষেবাদি
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
২. বিভিন্ন ধরণের মোটর মিলতে পারে যেমন হাইড্রোলিক মোটর, স্টিপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি
৩.আরএল কোডের ভিত্তিতে বিভিন্ন রঙ পাওয়া যায়;আমাদের মানক রঙটি RAL 9006।
